HULFT10 for Container PlatformからHULFT10 for Windows/Linuxへの送信要求

HULFT10 for Container PlatformからHULFT10 for Windows/Linuxに対して、ファイルの送信要求を行う方法について説明します。

ご利用前の準備

集信側および配信側での相手ホストのホスト名を設定する前に、以下の準備が必要です。

HULFT10 for Container Platformでの相手ホスト名の設定

HULFT10 for Container PlatformからHULFT10 for Windows/Linuxに対する送信要求の接続には、以下のとおりロードバランサーを経由する必要はありません。

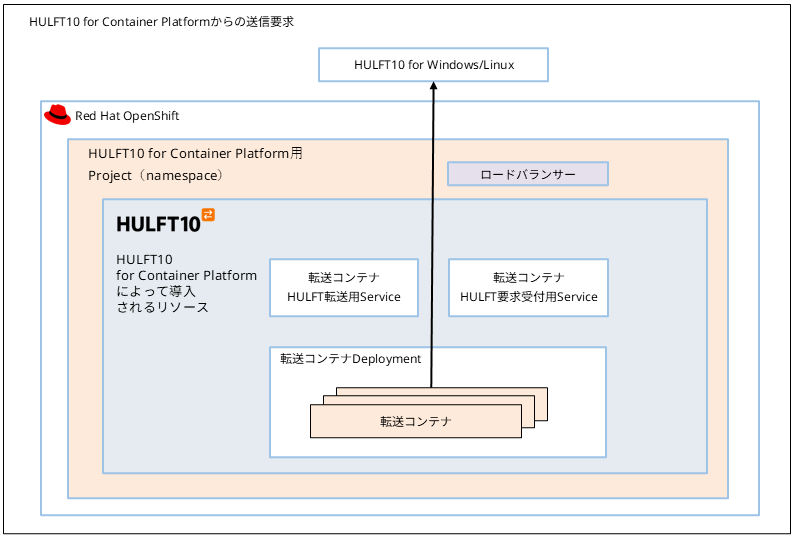

図1.1 HULFT10 for Container PlatformからHULFT10 for Windows/Linuxへの送信要求の流れ

HULFT10 for Container PlatformからHULFT10 for Windows/Linuxが導入されている環境に対して、名前解決が可能なホスト名を準備してください。

= 備考 =
HULFT10 for Container Platformのシステム動作環境設定で、接続元ホストの検証の転送グループに接続元ホストが含まれていない場合はエラーとするチェックボックスがチェックされている場合、転送グループ情報にHULFT10 for Windows/Linuxのホスト名を設定する必要があります。
HULFT10 for Windows/Linuxでの相手ホスト名の設定

HULFT10 for Windows/Linuxは送信要求を行ったHULFT10 for Container Platformのホスト名に対してファイル転送を実施します。

HULFT10 for Windows/Linux側の詳細ホスト情報に設定する相手ホスト（HULFT10 for Container Platform側）のホスト名には、HULFT10 for Container Platformの「ホスト名」を設定してください。

HULFT10 for Windows/Linux側の詳細ホスト情報で設定するホスト名は、68バイト以内とする制限があります。

HULFT10 for Container Platformのシステム動作環境設定の自ホスト名を68バイト以内に設定してください。
ロードバランサーの導入

HULFT10 for Windows/LinuxからHULFT10 for Container Platformに対する接続では、以下の図のようにHULFTからロードバランサーを経由して転送コンテナにつながります。

HULFT10 for Container Platform導入後、ロードバランサーも導入してください。

ロードバランサーの導入については、以下を参照してください。

HULFT10 for Container Platform スタートアップガイド（OpenShift） : 「導入後の設定」の「HULFTの独自プロトコルの外部公開」

OpenShiftの外からの通信を受け付け、HULFT転送用Serviceのポート30000に対して、通信ができるようにロードバランサーを設定してください。

また、HULFT10 for Container Platformのホスト名でロードバランサーのIPアドレスに名前解決する必要があります。

HULFT10 for Container Platformのホスト名でロードバランサーのIPアドレスに名前解決できるよう、DNSサーバーなどを用いて設定してください。

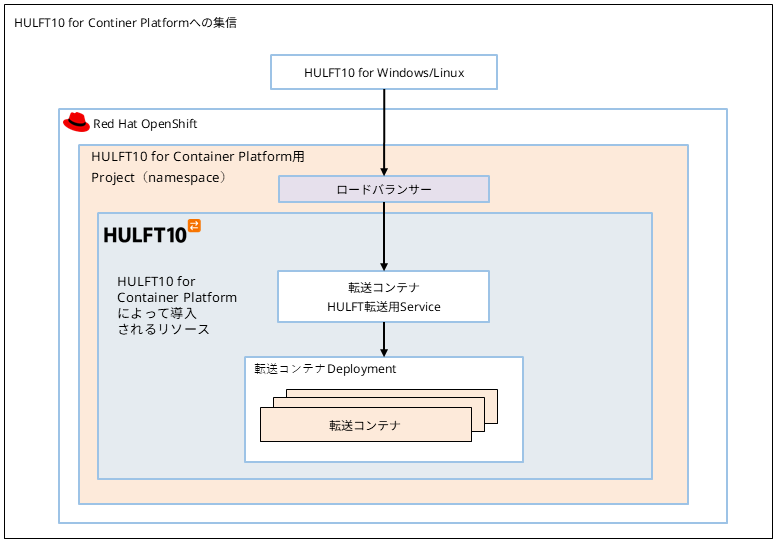

図1.2 HULFT10 for Windows/LinuxからHULFT10 for Container Platformへの接続の流れ

配信側（HULFT10 for Windows/Linux）の管理情報の登録

配信側となるHULFT10 for Windows/Linuxで、管理情報を登録します。

ここでは、HULFT10 for Linuxがインストールされていることを前提に説明します。

詳細ホスト情報の登録

以下の手順で相手ホスト（HULFT10 for Container Platform）の詳細ホスト情報を登録します。

HULFT10 for Linuxのシステム管理メニュー画面から↑キー、↓キーで 4．詳細ホスト情報へカーソルを合わせます。
IDまたはホスト名にHULFT10 for Container Platformのホスト名を入力します。

HULFT10 for Container Platformのホスト名は、HULFT10 for Container Platformのシステム動作環境設定の自ホスト名で確認してください。

HULFT10 for Container Platformのホスト名でロードバランサーのIPアドレスに名前解決できる必要があります。詳細は「ご利用前の準備」を参照してください。
入力が完了したら、ENTERキーを押します。

詳細ホスト情報更新画面で以下の値を設定します。

表1.5 設定例
項目名	設定内容（例）
基本
ホスト名	手順2.で設定したHULFT10 for Container Platformのホスト名が表示されます
詳細ホスト情報更新画面
ホスト種	L（Linux）
転送コードセット	8（UTF-8）
集信ポートNo.	HULFT転送用Serviceに接続するよう設定したロードバランサーのリッスンポートを設定します
接続形態	L（LAN）

その他の項目の設定は任意です。

入力が完了したら、ENTERキーを押します。

入力した内容で新規ホスト名が登録され、システム管理メニュー画面に戻ります。

転送グループ情報の登録

配信側となるHULFT10 for Linuxで、転送グループ情報を登録する手順は以下のとおりです。

HULFT10 for Linuxのシステム管理メニュー画面から↑キー、↓キーで5. 転送グループ情報へカーソルを合わせます。
IDまたはホスト名に“Linux_TO_Platform_GRP”を入力し、ENTERキーを押します。

転送グループ情報更新画面で、以下の値を設定します。

表1.6 設定例
項目名	設定内容（例）
転送グループID	Linux_TO_Platform_GRP
ホスト名	詳細ホスト情報に設定したHULFT10 for Container Platformのホスト名を設定します

その他の項目の設定は任意です。

入力が完了したら、ENTERキーを押します。

入力した内容で新規ホスト名が登録され、システム管理メニュー画面に戻ります。

配信管理情報の登録

配信側となるHULFT10 for Linuxで、配信管理情報を登録する手順は以下のとおりです。

HULFT10 for Linuxのシステム管理メニュー画面から↑キー、↓キーで1．配信管理情報へカーソルを合わせます。
IDまたはホスト名に“TO_PLATFORM”を入力し、ENTERキーを押します。

配信管理情報更新画面で以下の値を設定します。

表1.7 設定例
項目名	設定内容（例）
基本
ファイルID	TO_PLATFORM
配信管理情報更新画面
配信ファイル名	転送するファイルのパスと名前を設定します
転送タイプ	配信するファイルのデータタイプを設定します
コード変換	配信するファイルのコード変換を設定します
転送グループID	Linux_TO_Platform_GRP

その他の項目の設定は任意です。

入力が完了したら、ENTERキーを押します。

入力した内容で新規IDが登録され、システム管理メニュー画面に戻ります。

集信側（HULFT10 for Container Platform）の管理情報の登録

集信側となるHULFT10 for Container Platformで、管理情報を登録します。

詳細ホスト情報の登録

以下の手順で相手ホスト（HULFT10 for Linux）の詳細ホスト情報を登録します。

HULFT10 for Container Platformのホーム>Main>管理情報>詳細ホスト情報をクリックします。
詳細ホスト情報画面で新規作成ボタンをクリックします。

詳細ホスト情報新規作成画面で以下の値を設定します。

表1.8 設定例
項目名	設定内容（例）
基本
ホストID	Linux-HOST
表示名	相手ホストのHULFT10 for Linux
通信
ホスト名	HULFT10 for Linuxのホスト名を設定します
ポート番号	HULFT10 for Linuxの集信ポートNo.を設定します
接続時プロトコル	HULFT
要求受付ポート番号	HULFT10 for Linuxの要求受付ポートNo.を設定します
ファイル取得時の要求発行	送信要求
管理情報の権限
ユーザーグループID/ユーザーID	root（*1）
管理情報の権限	所有者

その他の項目の設定は任意です。

ログインしているユーザーのIDが初期値として設定されています。

管理情報を作成できるユーザーの権限は、管理者および転送管理者の2種類です。

「アドミニストレーションガイド」の「推奨設定」の「管理者権限のユーザーIDの作成」で設定したユーザーIDを設定することもできます。

保存ボタンをクリックします。
詳細ホスト情報の保存ダイアログで、保存ボタンをクリックします。

転送グループ情報の登録

以下の手順で転送グループ情報を登録します。

HULFT10 for Container Platformのホーム>Main>管理情報>転送グループ情報をクリックします。
転送グループ情報画面で新規作成ボタンをクリックします。

転送グループ情報新規作成画面で以下の値を設定します。

表1.9 設定例
項目名	設定内容（例）
基本
転送グループID	Linux_TO_Platform_GRP
表示名	HULFT10 for Linuxの転送グループ
ホスト
ホストID	Linux-HOST
管理情報の権限
ユーザーグループID/ユーザーID	root（*1）
管理情報の権限	所有者

その他の項目の設定は任意です。

ログインしているユーザーのIDが初期値として設定されています。

管理情報を作成できるユーザーの権限は、管理者および転送管理者の2種類です。

「アドミニストレーションガイド」の「推奨設定」の「管理者権限のユーザーIDの作成」で設定したユーザーIDを設定することもできます。

保存ボタンをクリックします。
転送グループ情報の保存ダイアログで、保存ボタンをクリックします。

集信管理情報の登録

以下の手順で集信管理情報を登録します。

HULFT10 for Container Platformのホーム>Main>管理情報>集信管理情報をクリックします。
集信管理情報画面で新規作成ボタンをクリックします。

集信管理情報新規作成画面で以下の値を設定します。

表1.10 設定例
項目名	設定内容（例）
基本
ファイルID	TO_PLATFORM
表示名	HULFT10 for LinuxからHULFT10 for Container Platformへ転送
集信ファイル
集信ファイル名	/tmp/rcv（1）（2）
通信
転送グループID	Linux_TO_Platform_GRP
管理情報の権限
ユーザーグループID/ユーザーID	root（*3）
管理情報の権限	所有者

その他の項目の設定は任意です。

使用するストレージによって以下のパスを指定してください。

<転送コンテナのDeploymentに指定したマウントパス>

任意のボリュームのパス

転送コンテナのDeploymentにボリュームのマウントを指定すると使用できます。
s3://<bucket>/<object>

Amazon S3を使用する場合のパス
/tmp/rcv_doc

コンテナの一時ストレージを使用する場合のパス

ただし、一時ストレージに保存したデータはコンテナ間で共有できず、コンテナの再起動時に削除されます。

詳細は、「集信管理情報」の「集信ファイル名」を参照してください。

既存のファイルを指定する場合、ファイルに対して読み取り権限および実行権限が必要です。

権限が足りない場合、完了コード301 詳細コード2 でエラーになります。

「アドミニストレーションガイド」の「推奨設定」の「管理者権限のユーザーIDの作成」で設定したユーザーIDを設定することもできます。

保存ボタンをクリックします。
集信管理情報の保存ダイアログで、保存ボタンをクリックします。

送信要求を行う

すべての設定が完了したら、HULFT10 for Container Platformから送信要求を発行します。

送信要求を発行

以下の手順で送信要求を発行します。

HULFT10 for Container Platformのホーム>Main>要求発行>集信要求/送信要求をクリックします。
集信要求/送信要求の発行ダイアログのファイルIDに、集信管理情報で設定したファイルIDの値“TO_PLATFORM”を入力し、集信要求/送信要求を発行ボタンをクリックします。

正常に送信要求が発行されると、メッセージ[成功：集信要求/送信要求の発行に成功しました。]がHULFT10の画面左下に表示されます。

配信履歴を確認

以下の手順で、配信履歴を確認します。

HULFT10 for Linuxで処理選択メニュー画面から1. 配信状況照会を選択し、区分に“F”を設定します。
ファイルIDに“TO_PLATFORM”を入力してENTERキーを押します。

集信履歴を確認

以下の手順で、集信履歴を確認します。

HULFT10 for Container Platformのホーム>Main>状況照会>集信履歴をクリックします。
集信履歴画面で、ファイルIDが“TO_PLATFORM”の集信履歴をクリックします。
