スクリプト変数から一定間隔で値を取得し外部システムに送信するストリーム処理の作成

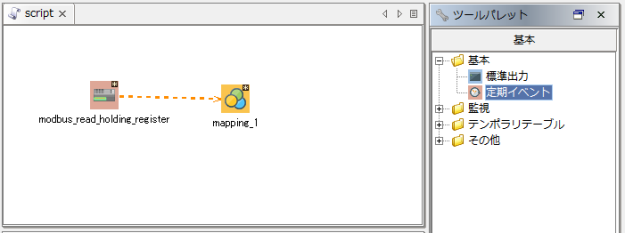

ツールパレットから基本-基本-定期イベントをスクリプトキャンバスにドラッグ&ドロップします。

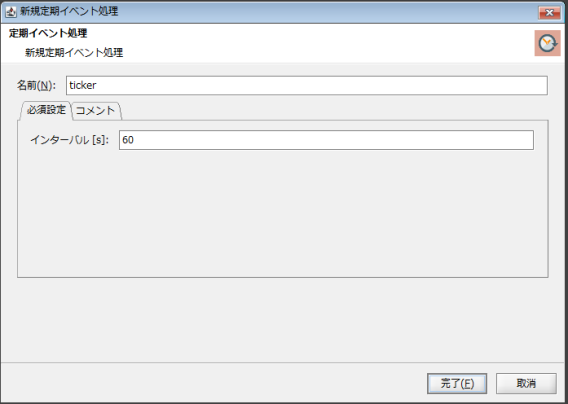

新規定期イベント処理プロパティ設定ダイアログが表示されるので、外部システムにデータを送信する間隔を設定します。

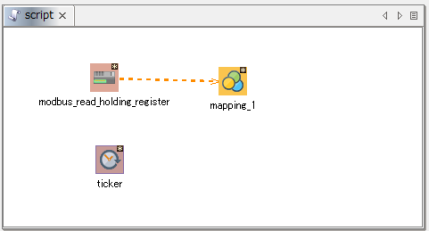

完了ボタンを押下すると、プロパティ設定ダイアログが閉じ、定期イベント処理のアイコンがスクリプトキャンバスに配置されます。

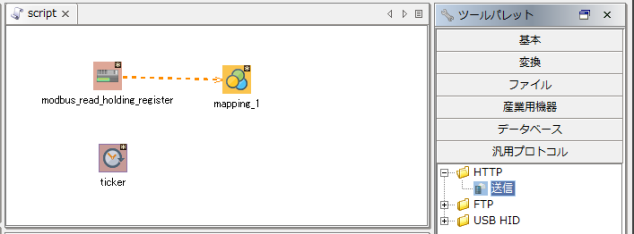

ツールパレットから汎用プロトコル-HTTP-送信をスクリプトキャンバスにドラッグ&ドロップします。

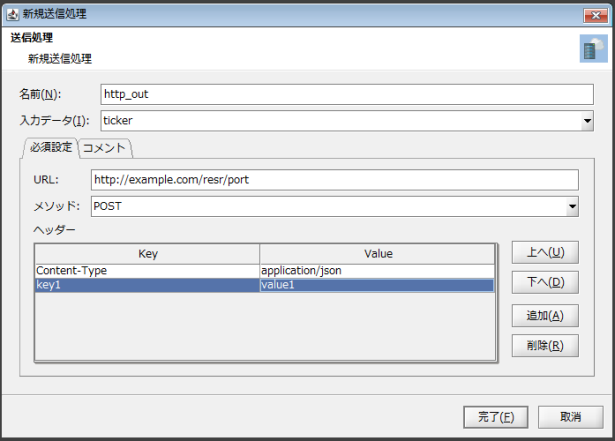

新規送信処理プロパティ設定ダイアログが表示されるので、外部システムのREST APIの設定を行います。

完了ボタンを押下すると、プロパティ設定ダイアログが閉じ、送信処理のアイコンがスクリプトキャンバスに配置されます。

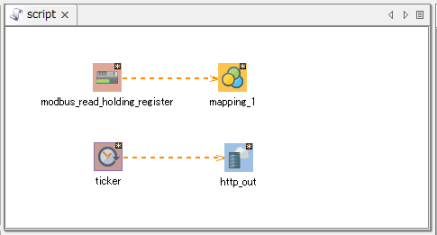

定期イベント処理のアイコンと送信処理のアイコンが「ストリームフロー(橙色の破線)」でつながります。

定期イベント処理と送信処理をつなぐストリームフローを右クリックし、メニューからマッピングの追加を選択します。

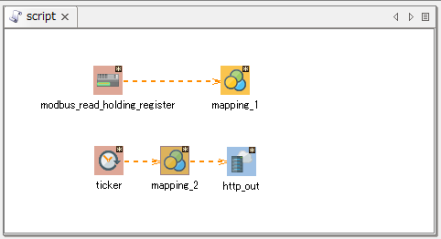

定期イベント処理と送信処理の間にMapperが配置されます。

先ほど配置された「mapping_2」アイコンをダブルクリックし、Mapperエディタを開きます。

出力先で、送信処理の入力スキーマを設定します。

本シナリオでは、スキーマを以下のように設定します。

マッピングリンクを作成します。

入力元のスクリプト変数「temperature」を押下し、そのままドラッグ&ドロップで出力先の要素「temperature」までマウスカーソルを移動します。

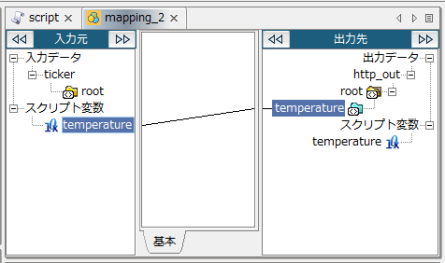

要素「temperature」の上でマウスのボタンを放すと、以下のようにスクリプト変数「temperature」と要素「temperature」がマッピングリンクでつながります。
