Modbus TCP接続設定
Modbus TCP接続設定を行います。
以下の処理で共通のModbus TCP接続設定を使用します。
-
コイル読み取り処理
-
入力ステータス読み取り処理
-
入力レジスタ読み取り処理
-
保持レジスタ読み取り処理
-
コイル書き込み処理
-
保持レジスタ書き込み処理
コンポーネントごとにModbus TCP接続設定を作成する必要はありません。
リソース一覧の編集画面のリソース一覧で追加をクリックして表示します。
または、以下の画面で接続先のプルダウンリストを開き、追加をクリックして表示します。
-
コイル読み取り処理画面
-
入力ステータス読み取り処理画面
-
入力レジスタ読み取り処理画面
-
保持レジスタ読み取り処理画面
-
コイル書き込み処理画面
-
保持レジスタ書き込み処理画面

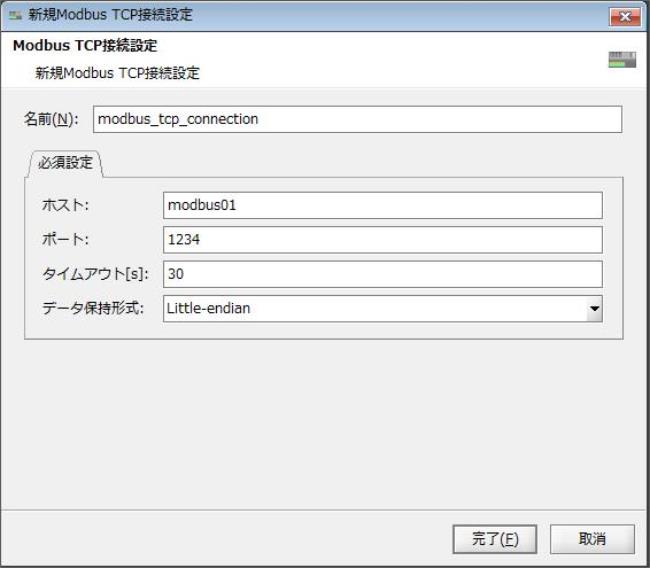

図5.10 Modbus TCP接続設定画面
(1) 項目一覧
Modbus TCP接続設定画面に設定する項目の一覧です。
|
項目名 |
初期値 |
設定値 |
省略 |
備考 |
|
|---|---|---|---|---|---|
|
名前 |
|
半角英数字、一部の記号（*1） |
× |
半角アルファベットから始まる値 |
|
|
必須設定タブ |
|||||
|
|
ホスト |
|
|
× |
|
|
ポート |
|
1～65535 |
× |
整数値で設定 |
|
|
タイムアウト |
30 |
1～2147483646 |
× |
整数値で設定 |
|
|
データ保持形式 |
Little-endian |
|
× |
一覧から選択 |
|
|
× |
: |
省略不可 |
|
*1 |
: |
「_（アンダーバー）」のみ指定可能です。 |
(2) 各項目の説明
Modbus TCP接続設定画面に設定する項目について説明します。
それぞれの設定を変更した後、完了ボタンをクリックすると設定が保存されます。
取消ボタンをクリックすると、変更した内容が破棄されます。
- 名前
-
Modbus TCP接続設定のリソース名
半角英数字、「_（アンダーバー）」で指定してください。
また、半角アルファベットから始まる値で指定してください。
必須設定
- ホスト
-
ホスト名
Modbus TCP接続先のホスト名を指定してください。
- ポート
-
ポート番号
Modbus TCP接続先のポート番号を、“1”～“65535”の間の数値で指定してください。
- タイムアウト
-
タイムアウト（秒）
Modbus TCPに接続した際のタイムアウト値を、“1”～“2147483646”の間の数値で指定してください。
- データ保持形式
-
データ保持形式
Modbus TCP接続先のデータの保持形式を以下から選択してください。
-
Little-endian
-
Big-endian
-
Little-endian byte swap
-
Big-endian byte swap
-
