Modbus TCP対応機器から保持レジスタの値を読み取るオペレーションの配置

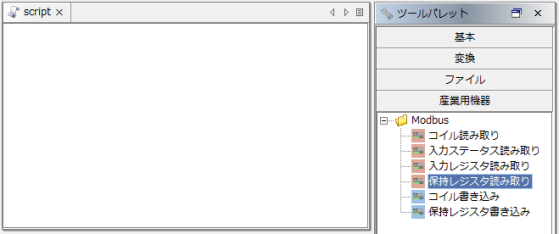

ツールパレットから産業用機器-Modbus-保持レジスタ読み取りをスクリプトキャンバスにドラッグ&ドロップします。

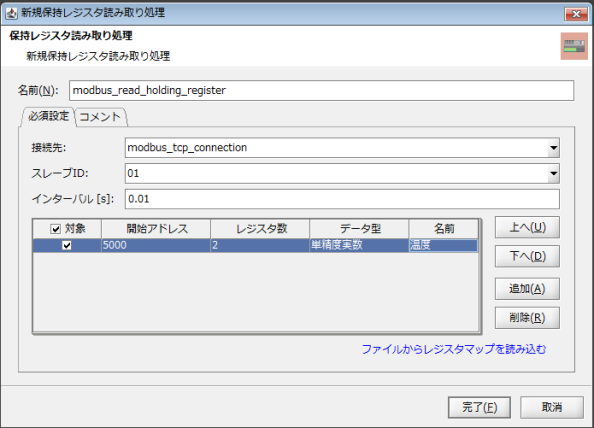

新規保持レジスタ読み取り処理プロパティ設定ダイアログが表示されるので、Modbus TCP対応機器の保持レジスタから値を読み取る設定を行います。

名前

任意の値（半角英数字、アンダースコア）を入力

接続先

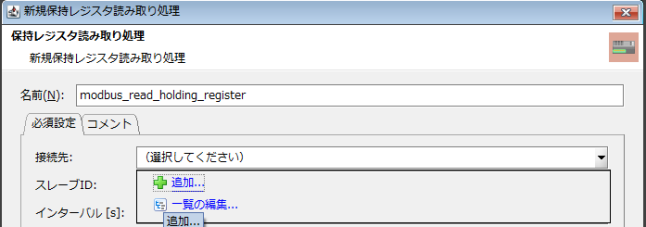

接続先のリスト内の追加ボタンを押下し、新規Modbus TCP接続設定画面を表示

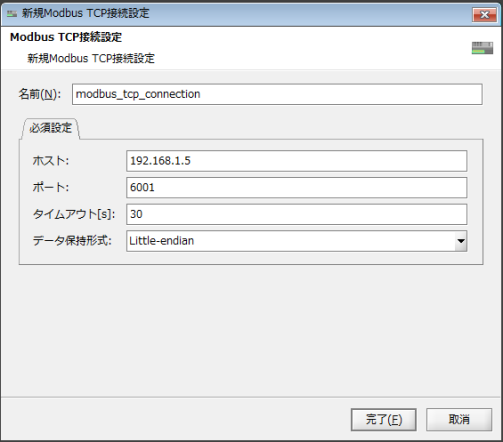

ホスト名

接続したいModbus TCP対応機器のホスト名またはIPアドレス

ポート

接続したいModbus TCP対応機器のポート番号を入力

タイムアウト

接続したいModbus TCP対応機器に対してもタイムアウト値を入力

データ保持形式

接続したいModbus TCP対応機器のデータ保持形式を選択

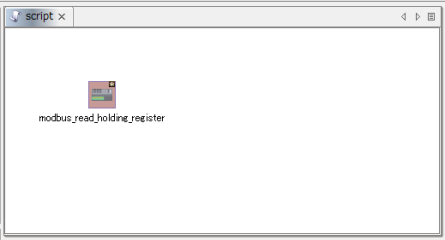

設定完了後、完了ボタンを押下します。
