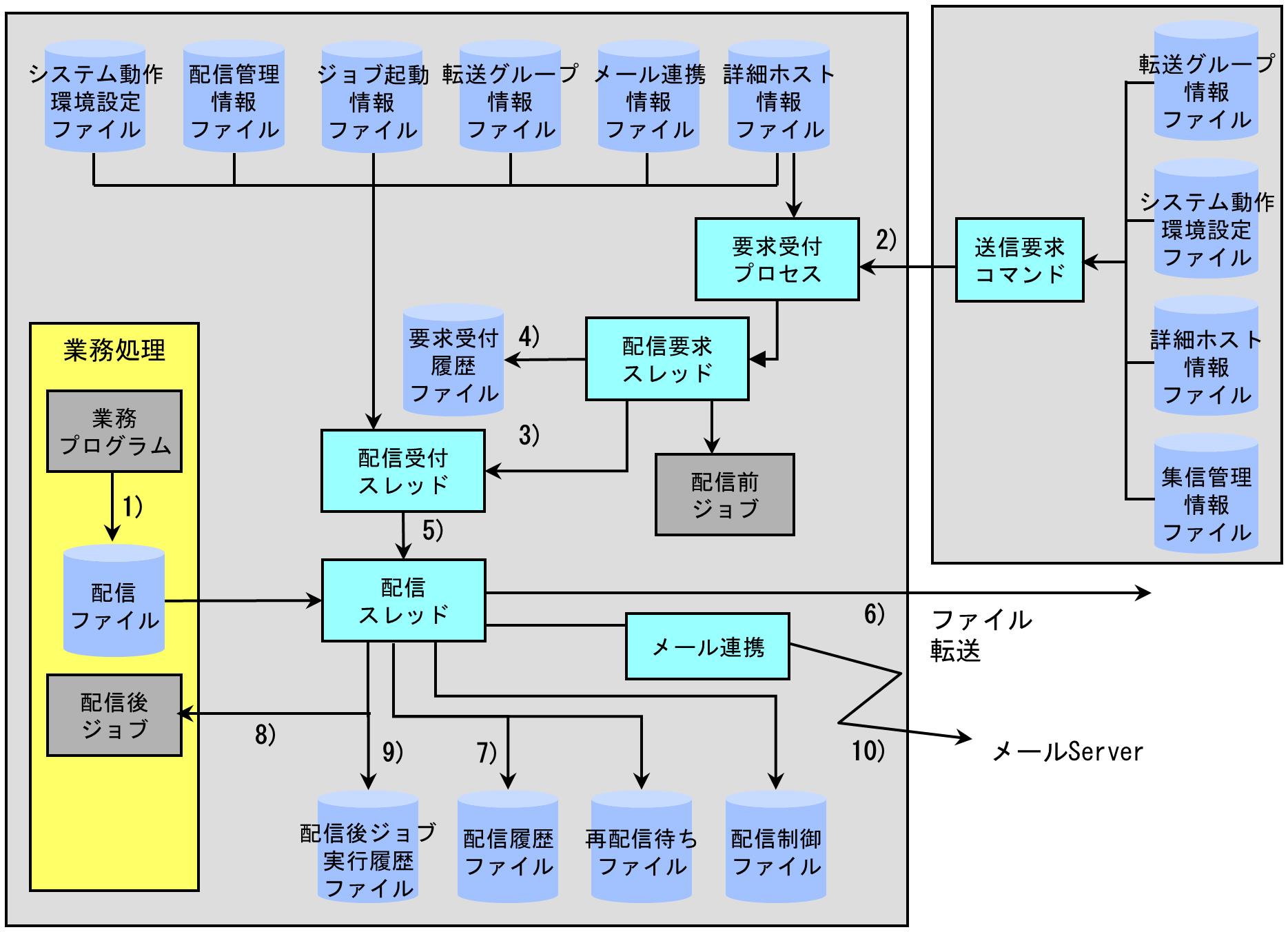

集信側起動の配信処理の流れ

1) 配信ファイルの作成

一般の業務処理によって、配信ファイルを作成します。

2) 集信側からの送信要求待ち

要求受付プロセスは集信側からの送信要求を受け付けます。送信要求を受け取ったときに配信要求スレッドを作成し、3) 以降を実行します。

また、配信管理情報に配信前ジョブを設定すれば、3) の処理が実行される前にジョブを実行することができます。

3) 配信要求

配信要求スレッドが、配信受付スレッドに対し、配信を要求します。

4) 要求受付履歴ファイルへの書き込み

配信要求スレッドは、集信側からの要求を要求受付履歴ファイルに書き込みます。

5) 配信スレッドの作成

配信受付スレッドは、配信要求を受けて各管理情報ファイルからの条件に従って、その内部に配信スレッドを作成します。これを1 つの転送ごとに行います。

6) 配信の実行

配信スレッドは、配信管理情報の設定を元にコード変換やファイルの圧縮を行って、配信ファイルのデータを相手ホストに転送します。

7) 配信履歴ファイルへの書き込み

配信スレッドは配信終了後、その結果を配信履歴ファイルに書き込みます。また、配信処理が異常終了した場合は、再配信待ちファイルへ異常終了した転送の情報を記録します。

8) 配信後ジョブの起動

配信スレッドは、配信管理情報に登録された条件に従って、ジョブ起動情報に登録された配信後ジョブを起動します。ジョブ起動は、配信処理が正常終了したとき、異常終了したときでそれぞれに指定されたどちらかのものが転送結果に応じて起動されます。

9) 配信後ジョブ実行履歴ファイルへの書き込み

配信スレッドは、ジョブの実行結果を配信後ジョブ実行履歴ファイルに書き込みます。

10) メールの送信

配信スレッドは、メール連携情報に登録された条件に従って、E-Mailを送信します。
