オンプレミス環境にあるHULFT8からHULFT10への転送

オンプレミス環境にあるHULFT8からHULFT10へのファイル転送の実行方法について説明します。

ご利用前の準備

集信側および配信側での相手ホストのホスト名を設定する前に、以下の準備が必要です。

オンプレミス環境にあるHULFT8での相手ホスト名の設定

HULFT8からHULFT10の管理コンテナへの接続には、以下のようにオンプレミス環境にあるHULFT8からNetwork Load Balancer（以降、NLB）を経由して管理コンテナにつながります。

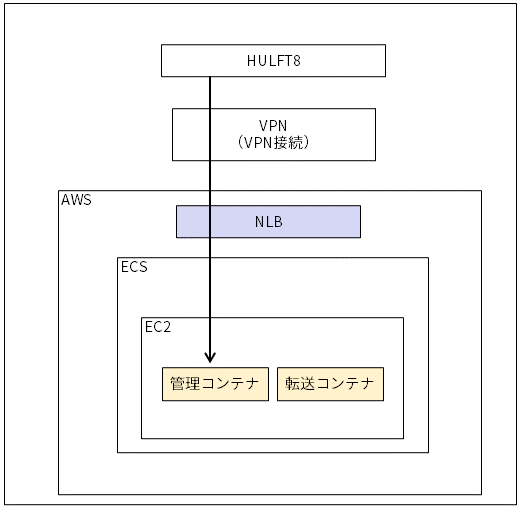

図1.9 オンプレミス環境にあるHULFT8からHULFT10への接続の流れ

HULFT8側の詳細ホスト情報に設定する相手ホスト（HULFT10側）のホスト名には、NLBに紐づくホスト名（NLBの名前）を設定してください。

この場合、HULFT8での詳細ホスト情報で設定するホスト名は、68バイト以内とする制限があります。

NLBの名前は68バイトを超えるため、Amazon Route53などのドメインネームシステム（DNS）ウェブサービスを使用して、68バイト以下の名前を作成する必要があります。68バイト以下の名前をホスト名に設定してください。
HULFT10での相手ホスト名の設定

HULFT10からオンプレミス環境にあるHULFT8への接続には、以下のとおりNLBを経由しません。

図1.10 HULFT10からオンプレミス環境のHULFT8へのファイル転送の流れ

= 備考 =
HULFT10からHULFT8へのファイル転送の際にNLBを経由する場合は、HULFT8からHULFT10へのファイル転送の場合と異なるホスト名を使用します。このため、集信用と配信用の2つの詳細ホスト情報が必要となります。

なお、詳細ホスト情報を1つにするために、オンプレミス環境のHULFT8側の自ホスト名をNLBの名前に変更する方法があります。

配信側（オンプレミス環境にあるHULFT8）の管理情報の設定

配信側となるオンプレミス環境のHULFT8で、管理情報を設定します。

ここでは、オンプレミス環境にHULFT8 for Linuxがインストールされていることを前提に説明します。

詳細ホスト情報を登録

以下の手順で相手ホスト（HULFT10側）の詳細ホスト情報を登録します。

HULFT8のシステム管理メニュー画面で4．詳細ホスト情報をクリックします。
IDまたはホスト名にNLBの名前を入力します。

NLBの名前は68バイトを超えるため、68バイト以下の名前を作成してください。詳細は「ご利用前の準備」を参照してください。
入力が完了したら、ENTERキーを押します。

詳細ホスト情報更新画面で以下の値を設定します。

表1.18 設定例
項目名	設定内容（例）
ホスト名	手順2.で設定したNLBの名前が表示されます
詳細ホスト情報更新画面
ホスト種	U（UNIX）
転送コードセット	8（UTF-8）
集信ポートNo.	集信ポートにはNLBのリッスンポートを設定します。CloudFormationで導入した場合のデフォルトポートは30001です
要求受付ポートNo.	要求受付デーモンが使用するポート番号を設定しますが、HULFT10とのファイル転送では使用されません
接続形態	L（LAN）

その他の項目の設定は任意です。

入力が完了したら、ENTERキーを押します。

入力した内容で新規ホスト名が登録され、システム管理メニュー画面に戻ります。

配信管理情報の設定

以下の手順で配信管理情報を設定します。

HULFT8のシステム管理メニュー画面で1．配信管理情報をクリックします。
IDまたはホスト名にHULFT8_TO_10を入力し、ENTERキーを押します。

配信管理情報更新画面で以下の値を設定します。

表1.19 設定例
項目名	設定内容（例）
基本
ファイルID	HULFT8_TO_10
配信管理情報更新画面
配信ファイル名	転送するファイルのパスと名前を設定します
転送タイプ	配信するファイルのデータタイプを設定します

その他の項目の設定は任意です。

入力が完了したら、ENTERキーを押します。

入力した内容で新規IDが登録され、システム管理メニュー画面に戻ります。

集信側（HULFT10）の管理情報の設定

集信側となるHULFT10で、管理情報を設定します。

詳細ホスト情報を登録

以下の手順で相手ホスト（HULFT8側）の詳細ホスト情報を登録します。

HULFT10のホーム>Main>管理情報>詳細ホスト情報をクリックします。
詳細ホスト情報画面で新規作成ボタンをクリックします。

詳細ホスト情報新規作成画面で以下の値を設定します。

表1.20 設定例
項目名	設定内容（例）
基本
ホストID	HULFT8_HOST
表示名	オンプレミスHULFT8
通信
ホスト名	オンプレミス環境のHULFT8のホスト名を設定します
ポート番号	オンプレミス環境のHULFT8の集信ポート番号を設定します
接続時プロトコル	HULFT
管理情報の権限
ユーザーグループID/ユーザーID	root（*1）
管理情報の権限	所有者

その他の項目の設定は任意です。

ログインしているユーザーのIDが初期値として設定されています。

管理情報を作成できるユーザーの権限は、管理者および転送管理者の2種類です。

「推奨設定」の「管理者権限のユーザーIDの作成」で設定したユーザーIDを設定することもできます。

保存ボタンをクリックします。
詳細ホスト情報の保存ダイアログで、保存ボタンをクリックします。

転送グループ情報の設定

システム動作環境設定で、接続元ホストの検証の転送グループに接続元ホストが含まれていない場合はエラーとするチェックボックスがチェックされている場合、転送グループ情報の設定が必要です。

以下の手順で転送グループ情報を設定します。

HULFT10のホーム>Main>管理情報>転送グループ情報をクリックします。
転送グループ情報画面で新規作成ボタンをクリックします。

転送グループ情報新規作成画面で以下の値を設定します。

表1.21 設定例
項目名	設定内容（例）
基本
転送グループID	HULFT8_TO_10_GRP
表示名	自ホスト
ホスト
ホストID	HULFT8_HOST
管理情報の権限
ユーザーグループID/ユーザーID	root（*1）
管理情報の権限	所有者

その他の項目の設定は任意です。

「推奨設定」の「管理者権限のユーザーIDの作成」で設定したユーザーIDを設定することもできます。

保存ボタンをクリックします。
転送グループ情報の保存ダイアログで、保存ボタンをクリックします。

集信管理情報の設定

以下の手順で集信管理情報を設定します。

HULFT10のホーム>Main>管理情報>集信管理情報をクリックします。
集信管理情報画面で新規作成ボタンをクリックします。

集信管理情報新規作成画面で以下の値を設定します。

表1.22 設定例
項目名	設定内容（例）
基本
ファイルID	LOOPBACK_ID
表示名	ループバックファイルID
集信ファイル
集信ファイル名	/tmp/rcv（*1）
通信
転送グループID	HULFT8_TO_10_GRP
管理情報の権限
ユーザーグループID/ユーザーID	root（*2）
管理情報の権限	所有者

その他の項目の設定は任意です。

HULFT10の環境構築時に環境構築の既存EFS環境で設定したファイルを使用する場合は、 "/mnt/efs1/" のパスを使用してください。

既存のファイルを指定する場合、ファイルに対して読み取り権限および実行権限が必要です。

権限が足りない場合、完了コード301 詳細コード2 でエラーになります。

「推奨設定」の「管理者権限のユーザーIDの作成」で設定したユーザーIDを設定することもできます。

保存ボタンをクリックします。
集信管理情報の保存ダイアログで、保存ボタンをクリックします。

配信する

すべての設定が完了したら、オンプレミス環境にあるHULFT8から配信要求を発行し、配信履歴を確認します。

配信要求を発行

以下の手順で配信要求を発行します。

HULFT8で、配信ファイル一覧画面または配信管理情報一覧画面を表示します。
要求発行するファイルIDを選択し、Ctrl＋uキーを押します。

配信履歴を確認

以下の手順で、配信履歴を確認します。

HULFT8で処理選択メニュー画面から1. 配信状況照会を選択し、区分に“F”を設定します。
ファイルIDにHULFT8_TO_10を入力してENTERキーを押します。

または、ホスト名にHULFT8_HOSTを入力してENTERキーを押します。

集信履歴を確認

以下の手順で、集信履歴を確認します。

HULFT10のホーム>Main>状況照会>集信履歴をクリックします。
集信履歴画面で、ファイルIDが“LOOPBACK_ID”の集信履歴をクリックします。
