HULFT10 for Windows/LinuxからHULFT10 for Container Servicesへの転送

HULFT10 for Windows/LinuxからHULFT10 for Container Servicesへのファイル転送の実行方法について説明します。

ここでは、CloudFormationでHULFT10 for Container Servicesを導入した場合を前提にしています。

ご利用前の準備

集信側および配信側での相手ホストのホスト名を設定する前に、以下の準備が必要です。

• HULFT10 for Windows/Linuxでの相手ホスト名の設定

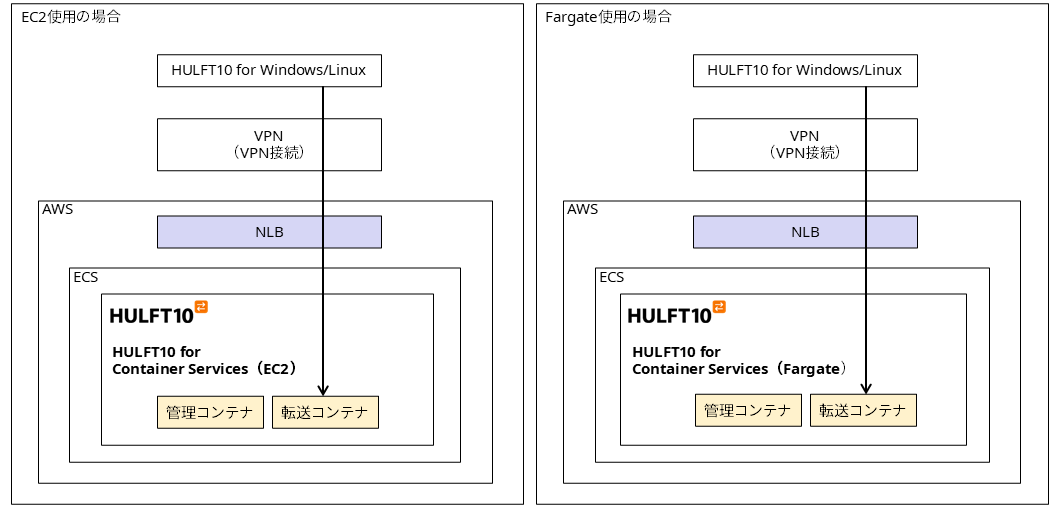

  HULFT10 for Windows/LinuxからHULFT10 for Container Servicesの転送コンテナへの接続には、以下のようにHULFT10 for Windows/LinuxからNetwork Load Balancer（以降、NLB）を経由して転送コンテナにつながります。



  図1.3 HULFT10 for Windows/LinuxからHULFT10 for Container Servicesへの接続の流れ

  HULFT10 for Windows/Linux側の詳細ホスト情報に設定する相手ホスト（HULFT10 for Container Services側）のホスト名には、NLBに紐づくホスト名（NLBの名前）を設定してください。

  この場合、HULFT10 for Windows/Linuxでの詳細ホスト情報で設定するホスト名は、68バイト以内とする制限があります。

  NLBの名前は68バイトを超えるため、Amazon Route 53などのドメインネームシステム（DNS）ウェブサービスを使用して、68バイト以下の名前を作成する必要があります。68バイト以下の名前をホスト名に設定してください。

配信側（HULFT10 for Windows/Linux）の管理情報の登録

配信側となるHULFT10 for Windows/Linuxで、管理情報を登録します。

ここでは、HULFT10 for Linuxがインストールされていることを前提に説明します。

詳細ホスト情報の登録

以下の手順で相手ホスト（HULFT10 for Container Services）の詳細ホスト情報を登録します。

1. HULFT10 for Linuxのシステム管理メニュー画面で4．詳細ホスト情報をクリックします。

2. IDまたはホスト名にNLBの名前を入力します。

   NLBの名前は68バイトを超えるため、68バイト以下の名前を作成してください。詳細は「ご利用前の準備」を参照してください。

3. 入力が完了したら、ENTERキーを押します。

4. 詳細ホスト情報更新画面で以下の値を設定します。

   表1.11 設定例

   項目名	設定内容（例）
   ホスト名	手順2.で設定したNLBの名前が表示されます
   詳細ホスト情報更新画面
   ホスト種	L（Linux）
   転送コードセット	8（UTF-8）
   集信ポートNo.	集信ポートにはNLBのリッスンポートを設定します。CloudFormationで導入した場合のデフォルトポートは30001です
   要求受付ポートNo.	要求受付デーモンが使用するポート番号を設定しますが、HULFT10とのファイル転送では使用されません
   接続形態	L（LAN）

   その他の項目の設定は任意です。

5. 入力が完了したら、ENTERキーを押します。

   入力した内容で新規ホスト名が登録され、システム管理メニュー画面に戻ります。

転送グループ情報の登録

以下の手順で転送グループ情報を登録します。

1. HULFT10 for Linuxのシステム管理メニュー画面から、IDまたはホスト名に登録したい転送グループID“grp01”を入力し、↑キー、↓キーで5. 転送グループ情報へカーソルを合わせ、ENTERキーを押します。

2. 転送グループ情報で、以下の値を設定します。

   表1.12 設定例

   項目名	設定内容（例）
   転送グループID	grp01
   ホスト名	詳細ホスト情報に設定したホスト名を設定します

   その他の項目の設定は任意です。

3. 入力が完了したら、ENTERキーを押します。

   入力した内容で転送グループIDが登録され、システム管理メニュー画面に戻ります。

配信管理情報の登録

以下の手順で配信管理情報を登録します。

1. HULFT10 for Linuxのシステム管理メニュー画面で1．配信管理情報をクリックします。

2. IDまたはホスト名に“TO_SERVICES”を入力し、ENTERキーを押します。

3. 配信管理情報更新画面で以下の値を設定します。

   表1.13 設定例

   項目名	設定内容（例）
   基本
   ファイルID	TO_SERVICES
   配信管理情報更新画面
   配信ファイル名	転送するファイルのパスと名前を設定します
   転送タイプ	配信するファイルのデータタイプを設定します
   コード変換	配信するファイルのコード変換を設定します
   転送グループID	grp01

   その他の項目の設定は任意です。

4. 入力が完了したら、ENTERキーを押します。

   入力した内容で新規IDが登録され、システム管理メニュー画面に戻ります。

集信側（HULFT10 for Container Services）の管理情報の登録

集信側となるHULFT10 for Container Servicesで、管理情報を登録します。

詳細ホスト情報の登録

以下の手順で相手ホスト（HULFT10 for Linux側）の詳細ホスト情報を登録します。

1. HULFT10 for Container Servicesのホーム>Main>管理情報>詳細ホスト情報をクリックします。

2. 詳細ホスト情報画面で新規作成ボタンをクリックします。

3. 詳細ホスト情報 新規作成画面で以下の値を設定します。

   表1.14 設定例

   項目名	設定内容（例）
   基本
   ホストID	Linux-HOST
   表示名	相手ホストのHULFT10 for Linux
   通信
   ホスト名	HULFT10 for Linuxのホスト名を設定します
   ポート番号	HULFT10 for Linuxの集信ポート番号を設定します
   接続時プロトコル	HULFT
   管理情報の権限
   ユーザーグループID/ユーザーID	root（*1）
   管理情報の権限	所有者

   その他の項目の設定は任意です。

   *1

   :

   ログインしているユーザーのIDが初期値として設定されています。 管理情報を作成できるユーザーの権限は、管理者および転送管理者の2種類です。 「アドミニストレーション ガイド」の「推奨設定」の「管理者権限のユーザーIDの作成」で設定したユーザーIDを設定することもできます。

4. 保存ボタンをクリックします。

5. 詳細ホスト情報の保存ダイアログで、保存ボタンをクリックします。

転送グループ情報の登録

システム動作環境設定で、接続元ホストの検証の転送グループに接続元ホストが含まれていない場合はエラーとするチェックボックスがチェックされている場合、転送グループ情報の登録が必要です。

以下の手順で転送グループ情報を登録します。

1. HULFT10 for Container Servicesのホーム>Main>管理情報>転送グループ情報をクリックします。

2. 転送グループ情報画面で新規作成ボタンをクリックします。

3. 転送グループ情報 新規作成画面で以下の値を設定します。

   表1.15 設定例

   項目名	設定内容（例）
   基本
   転送グループID	Linux_TO_Services_GRP
   表示名	自ホスト
   ホスト
   ホストID	Linux-HOST
   管理情報の権限
   ユーザーグループID/ユーザーID	root（*1）
   管理情報の権限	所有者

   その他の項目の設定は任意です。

   *1

   :

   「アドミニストレーション ガイド」の「推奨設定」の「管理者権限のユーザーIDの作成」で設定したユーザーIDを設定することもできます。

4. 保存ボタンをクリックします。

5. 転送グループ情報の保存ダイアログで、保存ボタンをクリックします。

集信管理情報の登録

以下の手順で集信管理情報を登録します。

1. HULFT10のホーム>Main>管理情報>集信管理情報をクリックします。

2. 集信管理情報画面で新規作成ボタンをクリックします。

3. 集信管理情報 新規作成画面で以下の値を設定します。

   表1.16 設定例

   項目名	設定内容（例）
   基本
   ファイルID	TO_SERVICES
   表示名	HULFT10 for LinuxからHULFT10 for Container Servicesへ転送
   集信ファイル
   集信ファイル名	/tmp/rcv（*1）
   通信
   転送グループID	Linux_TO_Services_GRP
   管理情報の権限
   ユーザーグループID/ユーザーID	root（*2）
   管理情報の権限	所有者

   その他の項目の設定は任意です。

   *1	:	HULFT10の環境構築時に環境構築の既存EFS環境で設定したファイルを使用する場合は、 "/mnt/efs1/" のパスを使用してください。 既存のファイルを指定する場合、ファイルに対して読み取り権限および実行権限が必要です。 権限が足りない場合、完了コード301 詳細コード2 でエラーになります。
   *2	:	「アドミニストレーション ガイド」の「推奨設定」の「管理者権限のユーザーIDの作成」で設定したユーザーIDを設定することもできます。

4. 保存ボタンをクリックします。

5. 集信管理情報の保存ダイアログで、保存ボタンをクリックします。

配信する

すべての設定が完了したら、相手ホストのHULFT10 for Linuxから配信要求を発行し、配信履歴を確認します。

配信要求を発行

以下の手順で配信要求を発行します。

1. HULFT10 for Linuxで、配信ファイル一覧画面または配信管理情報一覧画面を表示します。

2. 要求発行するファイルIDを選択し、Ctrl＋uキーを押します。

配信履歴を確認

以下の手順で、配信履歴を確認します。

1. HULFT10 for Linuxで処理選択メニュー画面から1. 配信状況照会を選択し、区分に“F”を設定します。

2. ファイルIDに“TO_SERVICES”を入力してENTERキーを押します。

集信履歴を確認

以下の手順で、集信履歴を確認します。

1. HULFT10のホーム>Main>状況照会>集信履歴をクリックします。

2. 集信履歴画面で、ファイルIDが“TO_SERVICES”の集信履歴をクリックします。
