[モデリング: 入門編] ステップ4: データ項目の設定


[ステップ3: 処理担当者の設定] ＜＜ ... ＞＞ [ステップ5: 保存とリリース]


このステップでは、アプリで取り扱うデータ項目の設定(4-1)と、各タスクにおけるデータの編集可の設定(4-2)を行います。

ストーリー

 佐藤さんの頭の中にあるデータ項目を引き出して、各項目の設定と編集可の設定を行います。
佐藤さんはログインID発行に必要な最小限のデータのみを設定することで、各タスクの処理時間を短縮しようと考えています。
データ項目の設定画面では、データ項目の名称やデータタイプ、入力チェックのルールを設定します。
データ編集許可設定画面では、ワークフロー図で設定したタスクごとに、データ項目のデータ編集許可を設定します。

操作手順(4-1):データ項目の設定

  操作画面 DataSpider BPMの操作

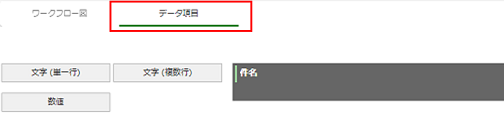

1 メニュータブの[データ項目]タブを押下して、データ項目設定画面を開きます。

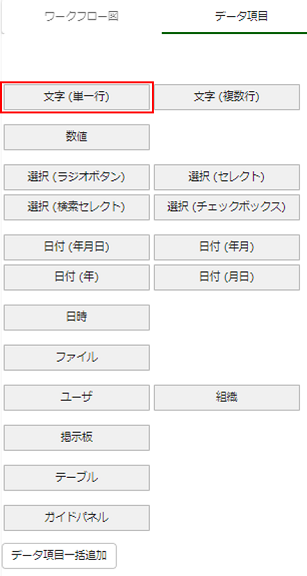

2 画面左側の選択ボックスの中から、[文字（単一行）]を選択します。
文字型のデータ項目が追加されます。
3 追加したデータ項目を選択し、表示されたメニューの[編集]アイコンを押下します。

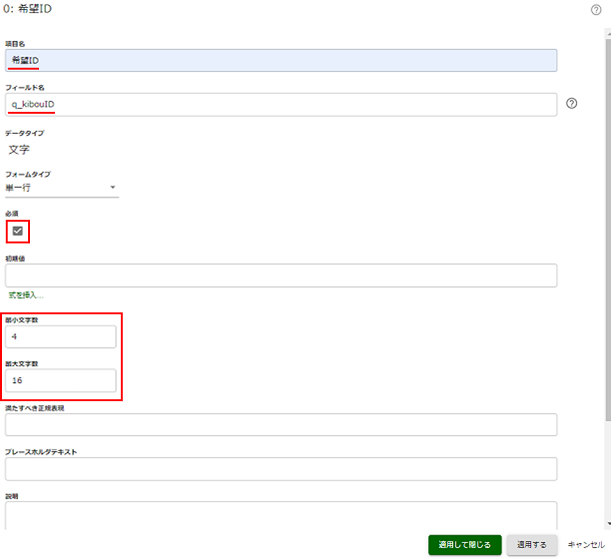

4 追加したデータ項目の設定を以下の内容に変更します。
  • [項目名]: 希望ID
  • [フィールド名]: q_kibouID
  • [フォームタイプ]: 単一行
  • [必須]: 必須
  • [最小文字数]: 4
  • [最大文字数]: 16

変更後、 を押下します。

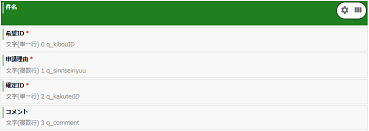

5 同様に、以下のデータ項目一覧表に従って、データ項目を一つずつ追加・編集していきます。
データ項目一覧表
項目名 フィールド名 データタイプ 最小文字数 最大文字数 必須
希望ID q_kibouID 文字（単一行） 4 16 必須
申請理由 q_sinnseiriyuu 文字（複数行） 1 1000 必須
確定ID q_kakuteiID 文字（単一行） 4 16 必須
コメント q_comment 文字（複数行） 1 1000 任意

操作手順(4-2):データ編集許可の設定

  操作画面 DataSpider BPMの操作
1 メニュータブからワークフロー図設定画面に戻り、タスク[申請]を押下します。
表示されたメニューの[歯車]アイコンを押下すると、ヒューマンタスクのプロパティが表示されます。
(説明)
  • この設定画面では、データ項目のデータ編集許可をタスクごとに設定します。
  • 未設定状態(デフォルト)では、[件名]以外のすべての項目は[表示のみ]に設定されています。
  • 選択した状態で[表示のみ]、[編集可]、[表示なし]アイコンを押下することで、指定の権限を選択することができます。
[件名]の項目は、[編集可]または[表示のみ]を設定することができます。
2 タスク「申請」では、申請者は、[希望ID]と[申請理由]を入力しますので、これらのデータ項目で[編集可]アイコンを選択します。
[確定ID]、[コメント]については、このタスクにおいて不要なので、[表示なし]アイコンを選択します。
変更後、 を押下します。
(説明)
  • 各設定内容のタスク処理画面での振る舞いは以下の通りです。
    • [編集可]アイコン: データ項目名および値が表示され、値を編集することができます。
    • [表示のみ]アイコン: データ項目名および値が表示されますが、値を変更することはできません。
    • [表示なし]アイコン: データ項目名および値が表示されず、値を変更することもできません。

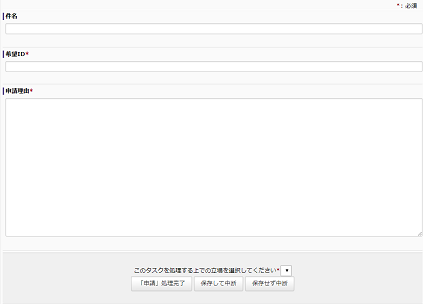

3 2.での設定を反映したタスク「申請」の実行画面は、左図のようになります。
この画面は、[フォームプレビュー]で確認することができます。
4 2.と同様に、以下の表に従って他のタスクのデータ項目のデータ編集許可も設定します。

データ項目一覧表
項目名 申請 発行 確認
件名 編集可 編集可 表示のみ
希望ID 編集可 表示のみ 表示のみ
申請理由 編集可 表示のみ 表示のみ
確定ID 表示なし 編集可 表示のみ
コメント 表示なし 編集可 表示のみ

データ項目を設定しました！

 佐藤さんは、「ログインID発行」アプリに必要なデータを登録することができました。
ここでは、データ項目の設定方法とデータ編集許可設定の方法を習得しました。
これでアプリの3つの要素について、すべて設定することができました。
以上でアプリの完成です。
ステップ5では、アプリを保存し、使用可能な状態にします。
