[モデリング: 入門編] ステップ2: ワークフロー図の設計

[ステップ1: アプリの新規作成] ＜＜ ... ＞＞ [ステップ3: 処理担当者の設定]

ストーリー

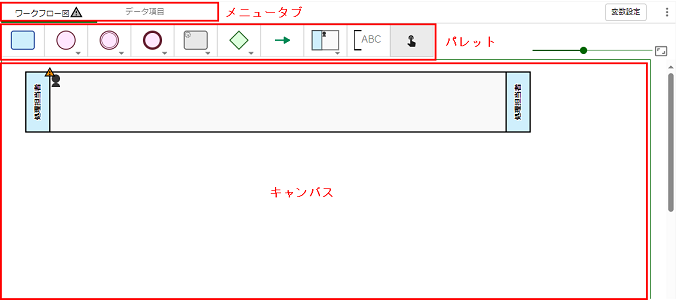

ワークフロー図編集画面

アイコン	名称	説明	オペレーティングでは
	タスク(ヒューマンタスク)	ユーザが処理するひとつの作業工程を表す小さな長方形	タスクの[実行]に相当します。
	開始イベント	業務の開始地点	プロセスの[新規開始]に相当します。
	終了イベント	業務の終了地点	最後のタスクを完了後にここに到達します。 特別な操作は不要です。
	フロー	タスクの順序を表す矢印	この順番にタスクを実行します。
	スイムレーン	業務の処理担当者を表す大きな長方形	そのスイムレーンに割り当てられた人だけがタスクの処理が可能です。 詳細については、ステップ3: 処理担当者の設定を参照してください。
	選択	配置したオブジェクトの選択 配置位置の移動 プロパティの設定 配置したオブジェクトの削除	モデリング時のみ使用します。

操作手順

	操作画面	DataSpider BPMの操作

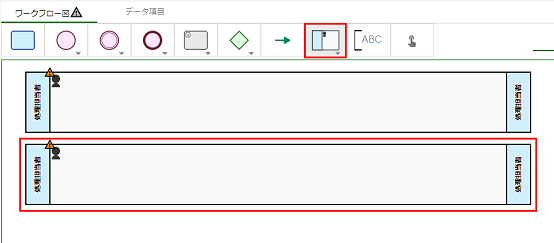

1		パレットの[スイムレーン]アイコンから[スイムレーン]を選択し、キャンバスに配置します。 合計2つのスイムレーンをキャンバスに配置してください。 (説明) パレット上のアイコンを選択すると、アイコン部分がグレーに変化し、ポインタが十字に変化します。十字になれば、配置可能です。 枠が表示されるので、配置したい場所へ移動してクリックします。
2		パレットの[開始イベント]アイコンから[開始イベント]を選択し、キャンバスにあるスイムレーン(上側のスイムレーン)に配置します。 (説明) キャンバスに配置したノードは、パレットの一番右の指アイコンを選択後、ノードをクリックで選択し、表示されたメニューの[ゴミ箱]アイコンを選択すると、削除することができます。

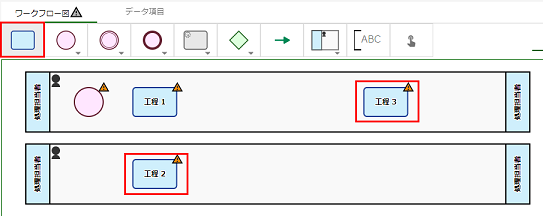

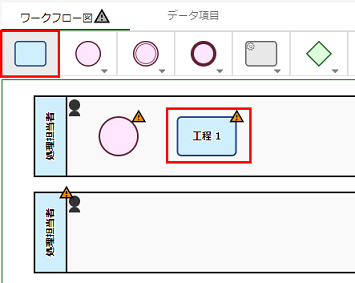

3		パレットから[ヒューマンタスク]を選択し、キャンバスにあるスイムレーンに配置します。 合計3つのヒューマンタスクを配置してください。 (説明) 配置した順番に工程１、工程２、・・・と表示されます。下図のように配置してください。 接続されていないイベントやタスクなど、不正な状態にあるアイテムに表示されるエラーです。 作業途中で表示されていても、最終的に正しいワークフロー図になればエラーは消えますので、現時点では気にしないでください。

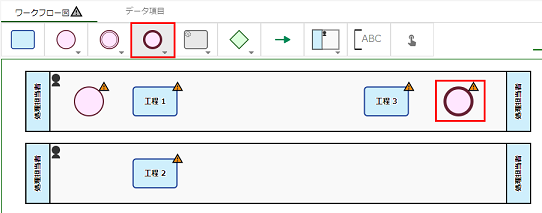

4		パレットの[終了イベント]から[終了イベント]を選択し、キャンバスにあるスイムレーン(上側のスイムレーン)に配置します。

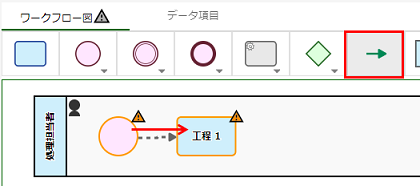

5		パレットの[フロー]を選択し、上側のスイムレーンの[開始イベント]と[工程１]をフローで接続します。 マウスのポインタを[開始イベント]に移動させると、[開始イベント]の周りが黄色に変化します。 その状態でマウスの左ボタンを押下し、[工程１]までドラッグ&ドロップしてください。 同様に、[工程１]、[工程２]、[工程３]、[終了イベント]の順になるよう、フローで接続してください。 (説明) 誤って描いてしまったフローは、パレットの一番右の指アイコンを選択後、フローが黄色になっている状態で選択し、表示されたメニューの[ゴミ箱]アイコンを選択すると、削除することができます。 フローの両端で、マウスのポインタが矢印に変化するところでドラッグ&ドロップを行うと、フローの接続先を変更することができます。

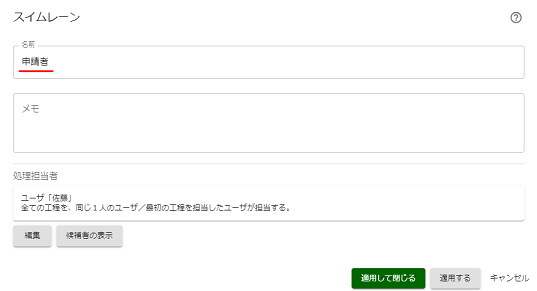

6		スイムレーン（上側のスイムレーン）を一度押下し、表示されたメニューの[歯車]アイコンを押下すると、スイムレーンのプロパティが表示されます。 [名前]を以下のように変更してください。 [名前]: 申請者 編集を終了後、 ボタンを押下してプロパティ画面を閉じます。
7		タスク(上側のスイムレーンの左側の「工程１」)を一度押下し、表示されたメニューの[歯車]アイコンを押下すると、タスクのプロパティが表示されます。 [工程名]を以下のように変更します。 [工程名]: 申請 編集を終了後、 ボタンを押下してプロパティ画面を閉じます。 6、7の手順にて、他のスイムレーン、ヒューマンタスク、開始イベント、終了イベントについても、下表のように[名前]および[工程名]を変更します。 ノード名 変更前 変更後 スイムレーン(上) 処理担当者 申請者 スイムレーン(下) 処理担当者 製造部 開始イベント 開始 ヒューマンタスク 工程１ 申請 ヒューマンタスク 工程２ 発行 ヒューマンタスク 工程３ 確認 終了イベント 終了

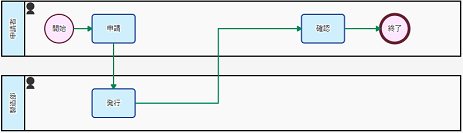

8		これでワークフロー図の設計は完了です。 完了時点では、左の図のような状態となります。

ワークフロー図を描きました！
