[モデリング: 詳細編] ステップ4: (分岐に使う)データ項目の追加

このステップでは、追加したタスクで設定するデータ項目の追加について説明します。
(次のステップ5で分岐の判定に使用します。)

ストーリー

佐藤さんは、タスク「承認」での承認結果とコメントを入力するためのデータ項目を設定します。

操作画面

DataSpider BPMの操作

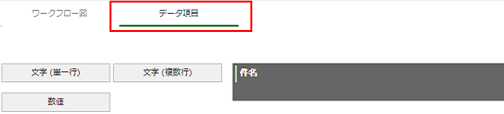

上部メニューの[データ項目]を押下し、データ項目設定画面を開きます。

画面左側の選択ボックスをの中から、「選択（ラジオボタン）」を選択します。
追加された「選択４」の[編集]アイコンをクリックします。

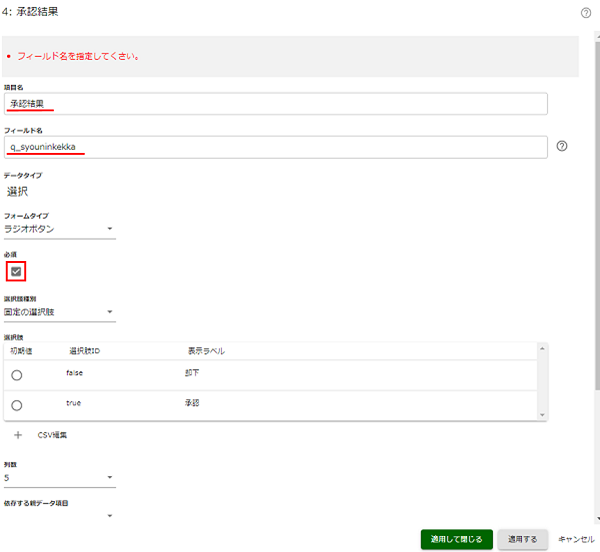

追加したデータ項目の設定を下表のように変更します。

項目名	フィールド名	必須	選択肢
承認結果	q_syouninkekka	必須	false, 却下 true, 承認

(説明)

必須の設定は、[必須]と表示されている箇所を押下し、チェックボックスにチェックを入れてください。
選択肢の設定は、以下の手順で行います。
1. [編集]ボタンを押下します。
2. 選択肢設定画面が表示されます。
3. 選択肢ID(半角整数)および表示ラベルを入力します。
4. [変更]ボタンで選択肢設定画面を閉じます。
編集終了後、ボタンで編集画面を閉じます。

同様に以下のデータも追加・編集していきます。

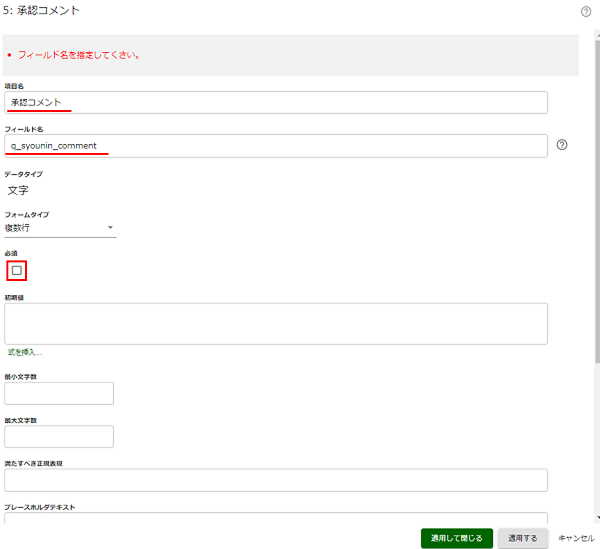

選択ボックスの中から「文字（複数行）」を選択します。

項目名	フィールド名	必須
承認コメント	q_syounin_comment	任意

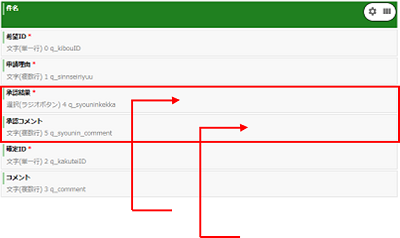

「承認結果」の行をドラッグ&ドロップし、「申請理由」の次に移動します。
同じく「承認コメント」の行をドラッグ&ドロップし、「承認結果」の次に移動します。

(説明)

操作画面

DataSpider BPMの操作

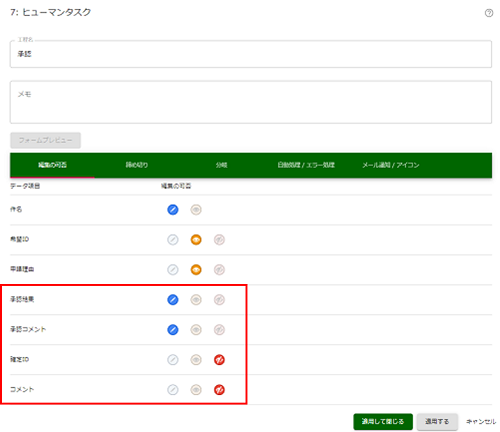

ワークフロー図設定画面に戻り、タスク「承認」をクリックします。
表示されたメニューの[歯車]アイコンをクリックすると、ヒューマンタスクのプロパティが表示されます。

タスク「承認」では、さきほど追加した「承認結果」、「承認コメント」を入力しますので、[編集可]と設定します。
またタスク「発行」で入力される「確認ID」と「コメント」には、[表示なし]と設定します。

(説明)

タスク「確認」では、さきほど追加した「承認結果」「承認コメント」を確認しますので、[表示のみ]のままとします。

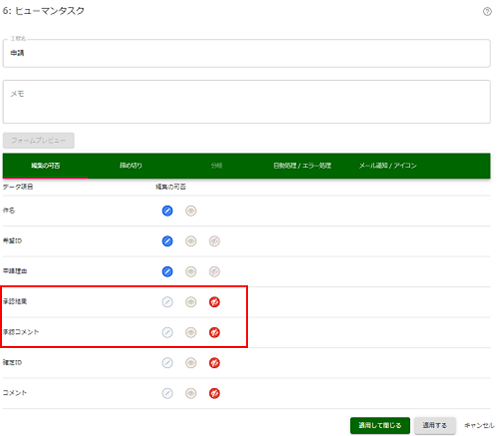

タスク「申請」では、まだ入力されていないので[表示なし]と設定します。

(説明)

データ編集許可一覧表

佐藤さんは、タスク「承認」で入力するデータ項目を設定し、タスク「承認」で不要なデータ編集許可をはずしました。
ステップ5では、タスク「承認」の入力結果によってシーケンスフローの行き先が変わるよう分岐を設定します。
