[モデリング: 分岐編] ステップ2: 分岐の編集

このステップでは、分岐の編集について説明します。

ストーリー

佐藤さんは、アプリ編集でタスク「A1: チェック」の分岐を編集します。

佐藤さんが考えた分岐は、編集によって新しく「1000万以上」という条件を追加し、金額が1000万以上の場合は、

佐藤さんの承認が必要となる分岐です。

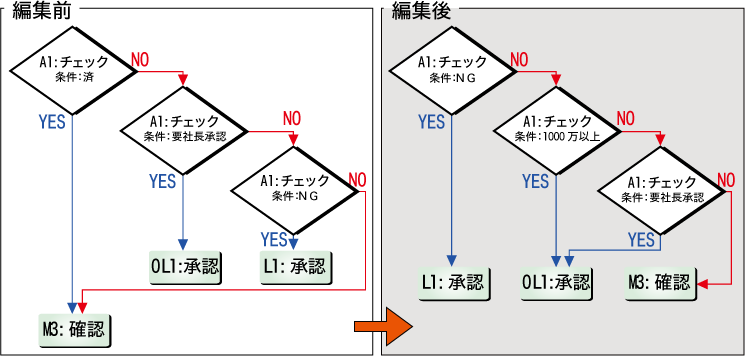

編集前と編集後で、以下の図の様に変更します。

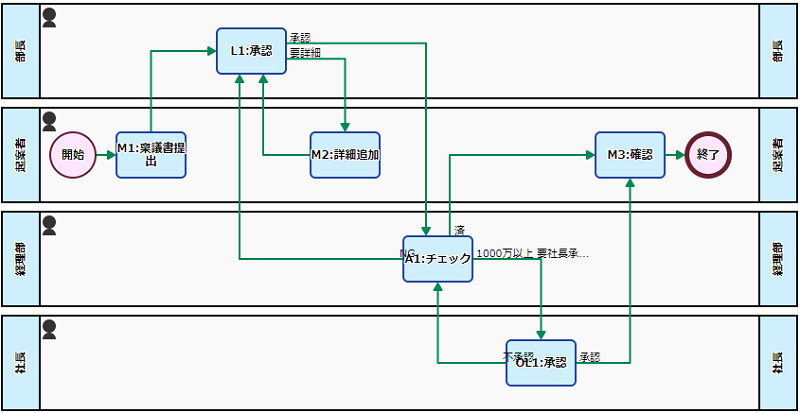

編集後のワークフロー図は以下の様になります。

では、操作手順に従って実際に分岐を編集してみましょう。

	操作画面	DataSpider BPMの操作

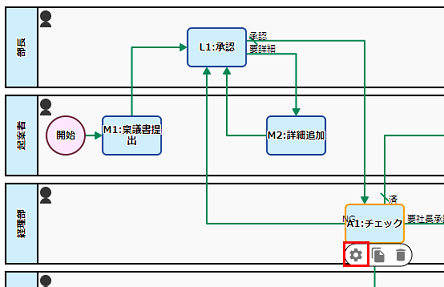

1		ワークフロー図の「A1:チェック」タスクをクリックし、表示されたメニューの[歯車]アイコンをクリックすると、タスクのプロパティが表示されます。

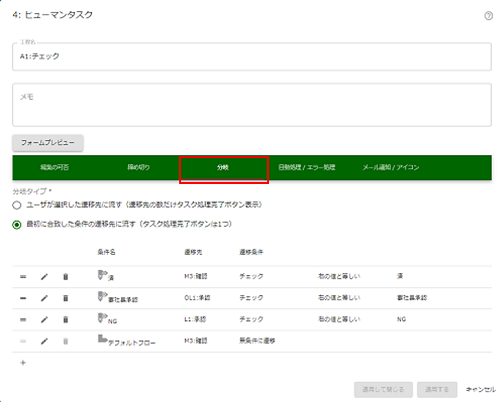

2		プロパティ設定ダイアログの[分岐]タブを選択します。

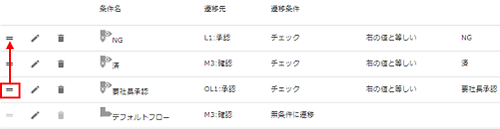

3		条件名「NG」の判定順をドラッグ&ドロップで一番最初にします。

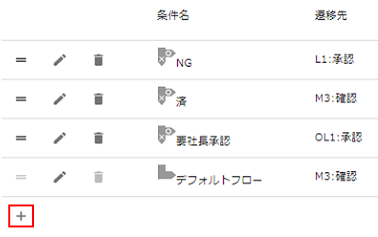

4		ボタンを押して条件を追加します。

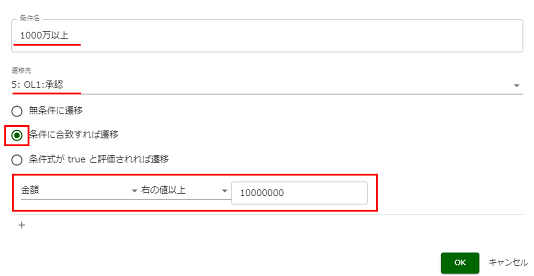

5		新たに追加した条件の[編集]アイコンを押下し、条件名、遷移先、条件式を以下の様に設定します。 [条件名]: 1000万以上 [遷移先]: 「OL1:承認」を選択します。 [条件式]: [条件に合致すれば遷移]を選択します。表示された条件欄から「金額」「右の値以上」を選択し、次に「10000000」と入力します。

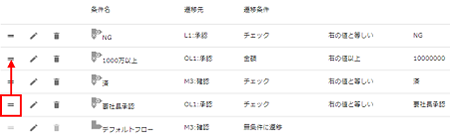

6		設定した条件名「1000万以上」をドラッグ&ドロップで判定順序を2番目に設定します。

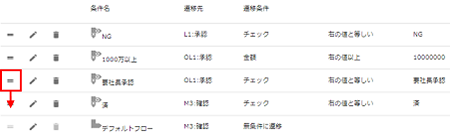

7		リスト中に表示されている条件名「済」をドラッグ&ドロップで判定順序を最後に設定します。

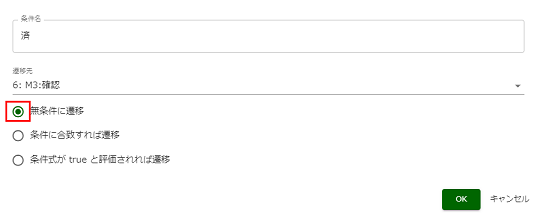

8		条件名「済」の[編集]を選択し、[条件に合致すれば遷移]を[無条件に遷移]に変更します。

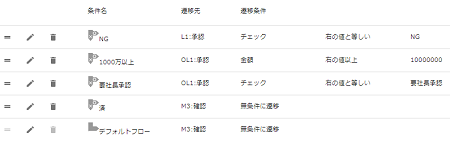

9		これで分岐の編集は終了です。この編集によって判定順序と分岐設定を修正し、新しく「1000万以上」という条件が増えました。
