ヒートマップ(進捗状況確認グラフ) : ワークフロー(PC版)

機能概要

機能一覧

項目説明

項目名		必須	説明
ヘッダ	アプリ	-	検索するアプリをリストから選択します。

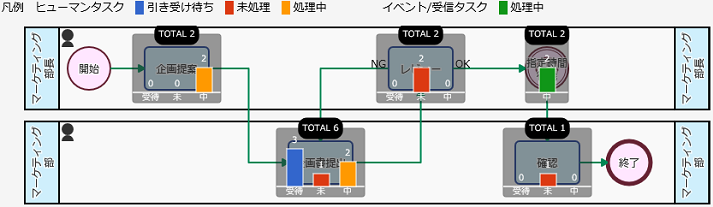

	ヒートマップ 進捗状況確認グラフ	-	ワークフロー図が表示され、各タスクおよびイベント上に現在の進捗状況が表示されます。 グラフが表示されるタスクは、「ヒューマンタスク」が対象となります。 グラフが表示されるイベントは、「タイマー中間イベント」および「メッセージ受信中間イベント(HTTP)」が対象となります。 一覧情報のデータ: 初期状態: プロセス一覧を表示します。 各タスクまたはイベントをクリック: タスク一覧を表示します。 タスク選択状態から再クリック: タスク未選択となり、プロセス一覧を表示します。 各タスクの表示内容 受待(青色): 引き受け待ちのタスク数およびグラフを表示します。 未(赤色): 未処理のタスク数およびグラフを表示します。 中(橙色): 処理中のタスク数およびグラフを表示します。 TOTAL: 上記状態のタスク合計数を表示します。 各イベントの表示内容 中(緑色): 処理中のイベント数およびグラフを表示します。 TOTAL: 上記状態のイベント合計数を表示します。
プロセス一覧	件名	-	プロセスの件名を表示します。
	状態	-	プロセスの状態をアイコン表示します。 : 未終了のプロセスです。 : 正常終了したプロセスです。 : 異常終了(強制終了)したプロセスです。 状態の下部には、工程名が表示されます。
	開始日時	-	プロセスを開始した日時を表示します。 各ユーザが設定したタイムゾーンの日時で表示されます。 タイムゾーンに関する詳細は、「タイムゾーン」を参照してください。
タスク一覧	件名	-	プロセスの件名を表示します。
	工程名	-	タスク名を表示します。 チームタスクの場合は、タスク名の右側に、 アイコンが表示されます。 チームタスクに関する詳細は、「ヒューマンタスク: チームタスクについて」を参照してください。
	状態	-	タスクの状態を表示します。 引き受け待ち: タスクを依頼されたが、まだ誰も引き受けていない状態です。 未処理: タスクが特定ユーザに割り当てられ、まだ処理していない状態です。 処理中: 処理が開始された状態です。 処理完了: 処理が正常に完了した状態です。 返上: タスクを返上した状態です。 移譲: そのタスクが処理できる他のユーザにタスクを移譲した状態です。 強制割当: コントロール権限を持つユーザが他のユーザにタスクを強制的に割り当てた状態です。 締切到達による処理失敗: タスクの締め切り日時を過ぎた状態です。 プロセスの強制終了: プロセスが強制終了された影響による完了状態です。
	タスク発生日時	-	タスクがオファーされた日時を表示します。 各ユーザが設定したタイムゾーンの日時で表示されます。 タイムゾーンに関する詳細は、「タイムゾーン」を参照してください。
	締切	-	タスクの締切日時を表示します。 締切が設定されていないタスクでは、空欄表示となります。 締切日時を超過している以下の状態のタスクの場合は、赤文字で表示されます。 引き受け待ち 処理中 未処理 各ユーザが設定したタイムゾーンの日時で表示されます。 タイムゾーンに関する詳細は、「タイムゾーン」を参照してください。

操作メニュー説明

表示		操作メニュー	説明
ヘッダ		[詳細検索]アイコン	以下の検索画面を表示します。 タスクまたはイベントを選択していない場合: プロセス検索画面を表示します。 以下の条件指定があらかじめ設定された、プロセス検索画面を表示します。 検索対象の[アプリ]が、選択したアプリ 検索対象の[状態]が、「未終了」 デバッグプロセスが、「デバッグプロセスを除外」 プロセス検索画面に関する詳細は、「プロセス検索」を参照してください。 タスクまたはイベントを選択している場合: タスク検索画面を表示します。 以下の条件指定があらかじめ設定された、タスク検索画面を表示します。 検索対象の[アプリ]が、選択したアプリ 検索対象の[プロセス状態]が、「未終了」 検索対象の[工程名]が、選択したタスクの工程名 検索対象の[タスク状態]が、「引き受け待ち」、「未処理」、「処理中」 デバッグプロセスが、「デバッグプロセスを除外」 タスク検索画面に関する詳細は、「タスク検索」を参照してください。
一覧		[詳細]アイコン	選択したプロセスの処理記録、状態確認およびワークフロー図を表示するプロセス詳細情報を表示します。 プロセス詳細情報に関する詳細は、「プロセス詳細」を参照してください。
