プロセス集計グラフ : ワークフロー(PC版)

機能概要

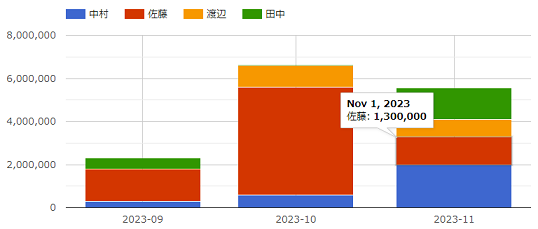

数値型のデータ項目に保持されている値をプロセス横断で集計し、結果を折れ線グラフや棒グラフなどで表示します。

現在、ベータ(Beta)機能として提供しています。
ベータ(Beta)機能に関する注意点は、「このマニュアルについて」-「ベータ(Beta)機能について」を参照してください。
すべてのユーザが対象です。
      ただし、表示、編集および削除できるプロセス集計グラフは、以下のとおりです。

機能一覧

その他のグラフ 保存されているプロセス集計グラフの一覧を表示します。
プロセス集計グラフ 数値型のデータ項目に保持されている値をプロセス横断で集計し、結果を折れ線グラフや棒グラフなどで表示します。

項目説明

項目名 必須 説明
検索条件 アプリ 必須 検索するアプリをリストから選択します。
データ閲覧権限のあるアプリが選択できます。
新規作成時のみ指定することができます。
検索結果 グラフ名 必須 保存した際につけたグラフの名前を表示します。
グラフ 必須 検索結果をグラフ表示します。

操作メニュー説明

一覧画面の共通操作に関する詳細は、「表の操作説明」を参照してください。
表示 操作メニュー 説明

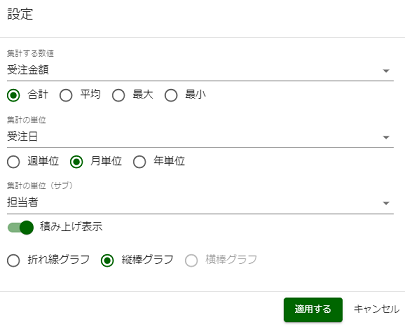

ヘッダ [設定]アイコン グラフの設定ダイアログを開きます。



設定項目 説明
集計する数値 集計対象のデータを以下から選択します。
  • プロセス数
  • 指定したプロセスに保持している数値型データ項目
    • 合計: 検索条件[フィルタ]で合致するプロセスから合計値を取得します。
    • 平均: 検索条件[フィルタ]で合致するプロセスから平均値を取得します。
    • 最大: 検索条件[フィルタ]で合致するプロセスから最大値を取得します。
    • 最小: 検索条件[フィルタ]で合致するプロセスから最小値を取得します。
この値が集計グラフでは、縦軸(横棒グラフでは横軸)となります。
集計の単位 集計する単位を以下から選択します。
  • プロセス開始日時
  • プロセス終了日時
  • プロセス開始ユーザ
  • プロセス開始組織
  • 指定したプロセスに保持している以下のデータ項目のデータ型
    • 選択型
    • 日付型
    • 日時型
    • ユーザ型
    • 組織型
集計の単位が固定選択項目または各データ項目のデータ型によって、選択できる集計期間の単位が変わります。
固定選択項目またはデータ型 週単位 月単位 年単位
プロセス開始日時
プロセス終了日時
日時型 		○ ○ ○
日付型 年月日 ○ ○ ○
年月 - ○ ○
年 - - ○
選択型 - - -
プロセス開始ユーザ
ユーザ型 		- - -
プロセス開始組織
組織型 		- - -

この値が集計グラフでは、横軸(横棒グラフでは縦軸)となります。
日付または日時の単位の場合は、システムのタイムゾーン(GMT+09:00)の日付で集計します。
ユーザがタイムゾーンの設定をシステムのタイムゾーン(GMT+09:00)以外に設定している場合は、集計期間の単位の右側に、システムのタイムゾーン(GMT+09:00)が表示されます。
タイムゾーンに関する詳細は、「タイムゾーン」を参照してください。
集計の単位(サブ) 集計グラフの凡例を以下から選択します。
また、[積み上げ表示]にチェックを入れることで、選択した凡例の値をグラフ上で積み上げ表示します。
  • プロセス開始ユーザ
  • プロセス開始組織
  • 指定したプロセスに保持している以下のデータ項目のデータ型
    • 選択型
    • ユーザ型
    • 組織型
この値が集計グラフでは、横軸(横棒グラフでは縦軸)の凡例となります。
種類 プロセス集計グラフの種類を以下から選択します。
  • 折れ線グラフ
  • 縦棒グラフ
  • 横棒グラフ
集計の単位が固定選択項目または各データ項目のデータ型によって、選択できるグラフの種類が変わります。
固定選択項目またはデータ型 折れ線グラフ 縦棒グラフ 横棒グラフ
プロセス開始日時
プロセス終了日時
日時型 		○ ○ -
日付型 ○ ○ -
選択型 - ○ ○
プロセス開始ユーザ
ユーザ型 		- ○ ○
プロセス開始組織
組織型 		- ○ ○
