分岐

分岐タイプ

分岐タイプ	ワークフロー図での表示	説明

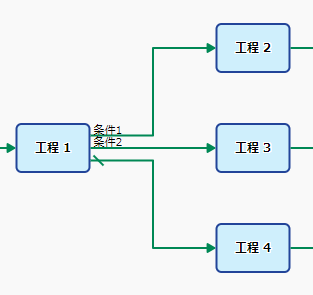

タスク分岐		タスクから直接分岐を行います。 いずれかひとつの分岐先にのみ、処理が流れます。 タスク分岐を定義している場合は、分岐画面にてさらに以下の2種類の分岐タイプを選択することができます。 タスクのプロパティ設定ダイアログにある[分岐]タブで設定します。 分岐タイプ 説明 ユーザが選択した遷移先に流す (遷移先の数だけタスク処理完了ボタン表示) ユーザがタスク処理時に遷移先を選択できます。 条件の名称がボタン名になります。 最初に合致した条件の遷移先に流す (タスク処理完了ボタンは1つ) 分岐XORゲートウェイと同じ動作をします。 条件に判定順序を設け、遷移先の判定が上から順に行われます。 最初に条件が合致した遷移先のみに移動します。 どの条件にも合致しない場合、デフォルトフローが適用されます。

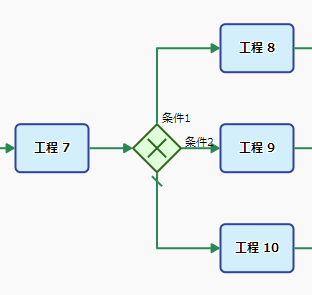

ゲートウェイ分岐		ゲートウェイを経由して分岐を行います。 表示 分岐タイプ 説明 [分岐XORゲートウェイ] いずれか1つの遷移先に流す 条件に判定順序を設け、遷移先の判定が上から順に行われます。 最初に条件が合致した遷移先のみに移動します。 どの条件にも合致しない場合、デフォルトフローが適用されます。 [分岐ORゲートウェイ] 1つ以上の遷移先に流す 設定されたすべての条件に関して、それぞれ遷移先の判定が行われます。 条件に合致したすべての遷移先へ移動します。 遷移先は複数のタスク・イベントになることもあります。 どの条件にも合致しない場合、デフォルトフローが適用されます。 [分岐ANDゲートウェイ] すべての遷移先に流す 条件による判定は行わず、接続されたすべてのタスク・イベントが無条件で遷移先となります。

結合タイプ

結合タイプ	ワークフロー図での表示	説明

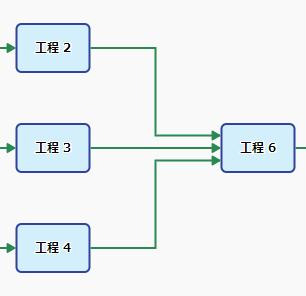

直接結合		タスクまたはイベントから直接結合を行います。

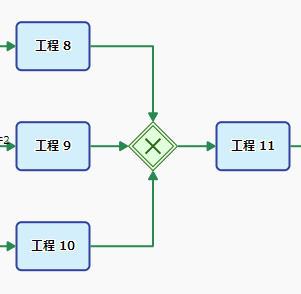

ゲートウェイ結合		ゲートウェイを経由して結合を行います。 表示 結合タイプ 説明 [結合XORゲートウェイ] 分岐XORゲートウェイの複数のフローをひとつにまとめます。 [結合ORゲートウェイ] 分岐ORゲートウェイの複数のフローをひとつにまとめます。 [結合ANDゲートウェイ] 分岐ANDゲートウェイの複数のフローをひとつにまとめます。

項目説明

項目名	必須	説明
分岐タイプ	-	選択しているタスクまたはゲートウェイの分岐タイプを表示または選択します。 分岐タイプに関する詳細は、こちらを参照してください。
判定順序	-	上から判定順序の順に表示されます。 ドラッグ&ドロップ、または下記の操作メニューを使用することで変更できます。
条件名 または ボタン名	-	条件またはボタンの名称を設定します。 条件名またはボタン名は、ワークフロー図でフローの脇に表示されます。
遷移先	-	条件を満たした場合の遷移先です。 条件式設定画面にて、遷移先を選択することができます。 遷移先のタスク/イベント/ゲートウェイの名称が空の場合は、空欄で表示されます。
遷移条件	-	[編集]アイコンを押下することで、条件式設定画面が表示され、詳細な条件を指定することができます。 繊維条件は、以下の3種類から選択します。 無条件に遷移 条件に合致すれば遷移 [データ項目]、[条件]および[比較する値]を選択または入力することで設定します。 [比較する値]の指定は、値の直接入力の他に、同じデータタイプの他のデータ項目をリストから選択することができます。 [条件]、[比較する値]の内容は、選択したデータ項目のデータタイプで異なります。 「分岐 XOR ゲートウェイ」および「分岐 OR ゲートウェイ」の場合の[比較する値]は、500文字以下にしてください。 データタイプ別の条件式に関する詳細は、こちらを参照してください。 [+]アイコンを押下することで、複数の条件式を設定することができます。 複数の条件式は、「かつ(AND)」条件で結合されます。 [削除]アイコンで指定の条件式を削除することができます。 条件式が true と評価されれば遷移 EL式による条件式を入力することで設定します。 EL式による条件式に関する詳細は、こちらを参照してください。 条件式がfalseと評価された場合は、遷移しません。

操作メニュー説明

表示	操作メニュー	説明
	[ヘルプ]アイコン	このマニュアルページを表示します。
	[並び替え]アイコン	分岐条件の判定順序を並び替えます。
	[編集]アイコン	分岐条件を編集します。
	[削除]アイコン	選択した条件を削除します。 分岐XORゲートウェイおよび分岐ORゲートウェイでのみ有効です。
	[+]アイコン	新しい条件を追加します。 分岐XORゲートウェイおよび分岐ORゲートウェイでのみ有効です。
	[適用して閉じる]ボタン	設定した値を適用して、ゲートウェイのプロパティ設定ダイアログを閉じます。
	[適用する]ボタン	設定した値を適用します。
	[キャンセル]ボタン	設定した値を適用せずに、ゲートウェイのプロパティ設定ダイアログを閉じます。

データタイプ別の条件式

データタイプ	説明
文字型 件名	タスク処理時のデータ入力の有無や、入力値または他のデータ項目が保持している値によって判定を行う条件です。 設定できる条件は以下のとおりです。 入力の有無による条件 値が入力されている 値が入力されていない 入力値または他のデータ項目が保持している値との比較による条件 右の値と等しい 右の値と等しくない 右の値を含む 右の値より始まる 右の値で終わる 他のデータ項目とは、同じデータタイプ(データ型)のデータ項目を指しています。
数値型	タスク処理時のデータ入力の有無や、入力値または他のデータ項目が保持している値によって判定を行う条件です。 設定できる条件は以下のとおりです。 入力の有無による条件 値が入力されている 値が入力されていない 入力値または他のデータ項目が保持している値との比較による条件 右の値と等しい 右の値と等しくない 右の値以下 右の値より小さい 右の値以上 右の値より大きい 他のデータ項目とは、同じデータタイプ(データ型)のデータ項目を指しています。
選択型 -[ラジオボタン] -[セレクトボックス] -[検索セレクトボックス]	[ラジオボタン]・[セレクトボックス]・[検索セレクトボックス]は、1つの選択肢しか選択できないフォームタイプです。 タスク処理時に選択した選択肢が、あらかじめ設定しておいた選択肢と同じか異なるかで判定を行う条件です。 [HTTP経由で取得した選択肢]または[文字型データ項目で選択肢]タイプの場合は、選択肢IDをテキストボックスに入力します。 入力の有無による条件 値が入力されている 値が入力されていない リスト選択(表示ラベル)または入力値(選択肢ID)との比較による条件 右の値と等しい 右の値と等しくない
選択型 -[チェックボックス]	[チェックボックス]は、複数の選択肢が選択可能なフォームタイプです。 タスク処理時に選択した選択肢のなかに、あらかじめ設定しておいた選択肢が含まれているか含まれてないかで判定を行う条件です。 [HTTP経由で取得した選択肢]または[文字型データ項目で選択肢]タイプの場合は、選択肢IDをテキストボックスに入力します。 入力の有無による条件 値が入力されている 値が入力されていない リスト選択(表示ラベル)または入力値(選択肢ID)との比較による条件 右の値と等しい 右の値と等しくない 右の値が選択に含まれている 右の値が選択に含まれていない
日付型	タスク処理時のデータ入力の有無や、他のデータ項目が保持している値によって判定を行う条件です。 設定できる条件は以下のとおりです。 入力の有無による条件 値が入力されている 値が入力されていない 他のデータ項目が保持している値との比較による条件 右の値と等しい 右の値と等しくない 右の値より前 右の値より後 他のデータ項目とは、同じデータタイプ(データ型)のデータ項目を指しています。
日時型	タスク処理時のデータ入力の有無や、他のデータ項目が保持している値によって判定を行う条件です。 設定できる条件は以下のとおりです。 入力の有無による条件 値が入力されている 値が入力されていない 他のデータ項目が保持している値との比較による条件 右の値と等しい 右の値と等しくない 右の値より前 右の値より後 他のデータ項目とは、同じデータタイプ(データ型)のデータ項目を指しています。
ファイル型	タスク処理時のファイル選択の有無や、添付されているファイル名によって判定を行う条件です。 設定できる条件は以下のとおりです。 選択の有無による条件 値が入力されている 値が入力されていない 入力値との比較による条件 右の値をファイル名に含む
ユーザ型	タスク処理時のデータ入力の有無で判定を行う条件です。 設定できる条件は以下のとおりです。 入力の有無による条件 値が入力されている 値が入力されていない
組織型	タスク処理時のデータ入力の有無で判定を行う条件です。 設定できる条件は以下のとおりです。 入力の有無による条件 値が入力されている 値が入力されていない
掲示板型	タスク処理時のデータ入力の有無や、入力されている文字列によって判定を行う条件です。 設定できる条件は以下のとおりです。 入力の有無による条件 値が入力されている 値が入力されていない 入力値との比較による条件 右の値を含む

EL式による条件式

EL式として使用可能な値

• アプリやプロセス情報(プロセス属性)
• データ項目
  ガイドパネル型および掲示板型は対応していません。
• その他、以下はバリデーションエラーとなり使用できません。
  • システム変数: ${var[applicationRoot]}
  • アプリケーション変数: ${var[param1]}

EL式として使用可能な演算子

• 比較演算子
  • 「==」、「!=」、「>」、「>=」、「 <」、「 <=」
  • 数値型、日付型および日時型にも使用できます。
  • 比較演算子の左辺と右辺は同じ型である必要があります。
• 数値演算子
  • 「+」、「-」、「*」、「/」、「%」
  • 文字型データ項目同士の数値演算子は機能しません。どちらか一方が、または両方が数値型データ項目である必要があります。

EL式のサンプル

• #q_radio2?.get(0)?.value == '3' && #q_datetime8 >= #q_datetime9

• 演算結果がnullになる可能性があるEL式
  • 誤: #q_string?.startsWith('test')
  • 正: #q_string?.startsWith('test') == true
• 「!」演算子の使用で評価エラーとなるEL式
  • 誤: !#q_string?.startsWith('test')
  • 正: #q_string?.startsWith('test') == false
         または
         #q_string?.startsWith('test') != true

仕様制限

• 分岐ANDゲートウェイおよび分岐ORゲートウェイは、1つ以上の遷移先に処理が進みますが、短い処理時間におけるタスクの並列同時実行を保証するものではありません。
