[モデリング: 詳細編] ステップ2: ワークフロー図の変更

このステップでは、すでに作成してあるワークフロー図の変更方法について説明します。

ストーリー

佐藤さんは、以下の順番でワークフロー図を変更していきます。

スイムレーン「申請者」とスイムレーン「製造部」の間にスイムレーンを追加します。

	操作画面	DataSpider BPMの操作

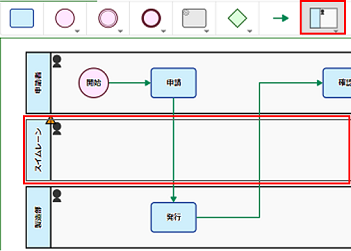

1		パレットで[スイムレーン]を選択し、スイムレーン「申請者」とスイムレーン「製造部」の間に配置します。

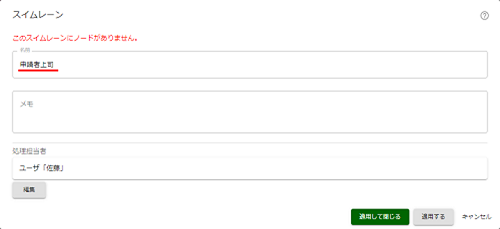

2		追加したスイムレーンをクリックし、表示されたメニューの[歯車]アイコンをクリックすると、スイムレーンのプロパティが表示されますので、名称を以下のように変更します。 [名前]: 申請者上司変更後、を押下してプロパティ画面を閉じます。

スイムレーン「申請者上司」にタスクを追加します。

	操作画面	DataSpider BPMの操作

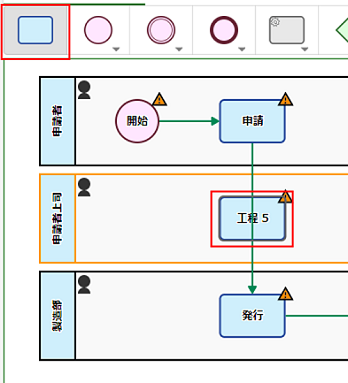

1		パレットから[ヒューマンタスク]を選択し、さきほど追加したスイムレーン「申請者上司」上に配置します。タスク「申請」とタスク「発行」のちょうど間に来るようにします。
2		追加したタスクをクリックし、表示されたメニューの[歯車]アイコンをクリックすると、タスクのプロパティが表示されますので、名称を以下のように変更します。 [工程名]: 承認変更後、を押下してプロパティ画面を閉じます。

タスク「申請」 → タスク「発行」とつながっているフローを、タスク「申請」 → タスク「承認」 → タスク「発行」に変更します。

	操作画面	DataSpider BPMの操作

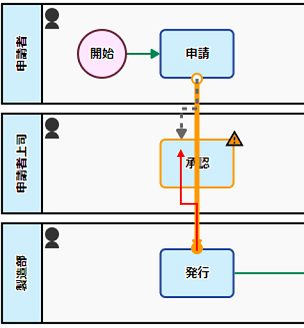

1		タスク「発行」からタスク「確認」につながっているフローの先にマウスポインタを移動させると、マウスカーソルが十字矢印の形に変わります。その状態でマウスを左クリックし、タスク「確認」の下端へドラッグ&ドロップで付け替えます。同様に、タスク「申請」からタスク「発行」につながっているフローの先にマウスポインタを移動させ、タスク「承認」の上端へドラッグ&ドロップします。タスク「申請」からタスク「発行」につながっていたフローを、タスク「申請」からタスク「承認」につなぎかえられます。

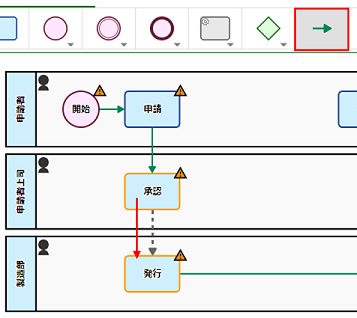

2		パレットで[フロー]を選択し、ポインタをタスク「承認」へ移動します。タスク「承認」が黄色くなったら、その状態でマウスを左クリックし、タスク「発行」の上端へドラッグ&ドロップします。タスク「承認」からタスク「発行」へのフローが追加されます。

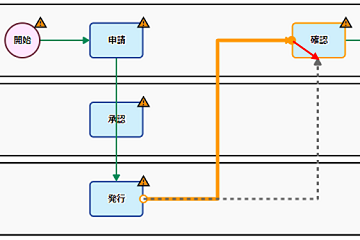

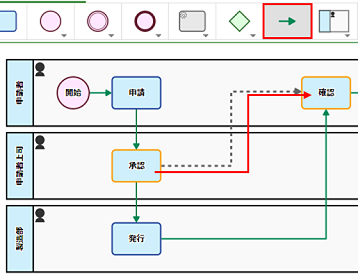

3		2.のまま、ポインタをタスク「承認」へ移動します。タスク「承認」が黄色くなったら、その状態でマウスを左クリックし、タスク「確認」の左端へドラッグ&ドロップします。タスク「承認」からタスク「確認」へのフローが追加されます。

佐藤さんは、タスク「申請」とタスク「発行」の間にタスク「承認」が入るようワークフロー図を変更しました。
ステップ3では、追加したスイムレーンが申請者の上司に割り当てられるよう処理担当者を設定します。
