[モデリング: 詳細編] ステップ2: ワークフロー図の変更

このステップでは、すでに作成してあるワークフロー図の変更方法について説明します。

ストーリー

佐藤さんは、以下の順番でワークフロー図を変更していきます。

スイムレーン「申請者」とスイムレーン「製造部」の間にスイムレーンを追加します。

	操作画面	DataSpider BPMの操作
1		[basic]パレットで[スイムレーン]を選択し、スイムレーン「申請者」とスイムレーン「製造部」の間にドラッグ&ドロップで配置します。

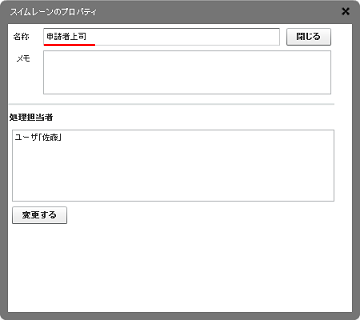

2		追加したスイムレーンをダブルクリックすると、スイムレーンのプロパティが表示されますので、名称を以下のように変更します。 [名称]: 申請者上司変更後、[閉じる]ボタンまたは[X]を押下してプロパティ画面を閉じます。

スイムレーン「申請者上司」にタスクを追加します。

	操作画面	DataSpider BPMの操作

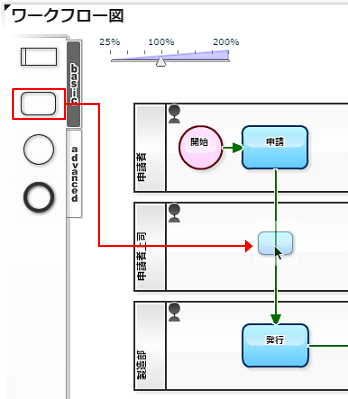

1		[basic]パレットから[ヒューマンタスク]を選択し、さきほど追加したスイムレーン「申請者上司」上にドラッグ&ドロップで配置します。タスク「申請」とタスク「発行」のちょうど間に来るようにします。

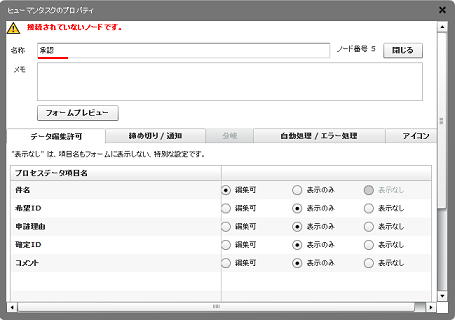

2		追加したタスクをダブルクリックすると、タスクのプロパティが表示されますので、名称を以下のように変更します。 [名称]: 承認変更後、[閉じる]ボタンまたは[X]を押下してプロパティ画面を閉じます。

タスク「申請」 → タスク「発行」とつながっているシーケンスフローを、タスク「申請」 → タスク「承認」 → タスク「発行」に変更します。

	操作画面	DataSpider BPMの操作

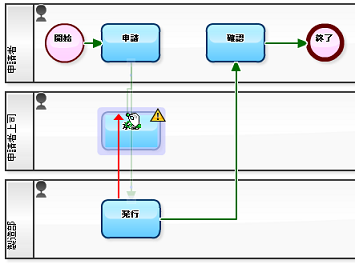

1		タスク「申請」からタスク「発行」につながっているシーケンスフローの先にマウスポインタを移動させると、マウスカーソルが手の形に変わります。その状態でマウスを左クリックし、タスク「承認」の上端へドラッグ&ドロップします。タスク「申請」からタスク「発行」につながっていたシーケンスフローを、タスク「申請」からタスク「承認」につなぎかえられます。

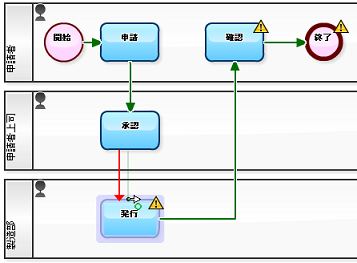

2		タスク「承認」の下端にマウスポインタを移動させると、マウスカーソルが矢印の形に変わります。その状態でマウスを左クリックし、タスク「発行」の上端へドラッグ&ドロップします。タスク「承認」からタスク「発行」へのシーケンスフローが追加されます。

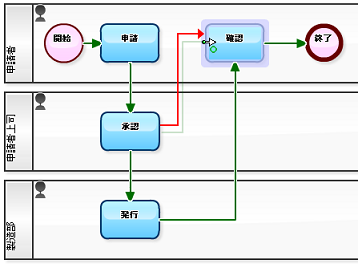

3		タスク「承認」の右端にマウスポインタを移動させると、マウスカーソルが矢印の形に変わります。その状態でマウスを左クリックし、タスク「確認」の左端へドラッグ&ドロップします。タスク「承認」からタスク「確認」へのシーケンスフローが追加されます。

佐藤さんは、タスク「申請」とタスク「発行」の間にタスク「承認」が入るようワークフロー図を変更しました。
ステップ3では、追加したスイムレーンが申請者の上司に割り当てられるよう処理担当者を設定します。
