ワークフロー図 |
ワークフロー図の作成を行います。 スイムレーンや各アイテムを配置し、フローを作成して、作業の順序を定義します。 |
---|---|
ヒューマンタスク |
プロセスにおいて、処理担当者が作業する手動工程を表します。 プロセス実行時に、データを入力するフォーム(タスク処理画面)が表示されます。 |
サービスタスク (データ設定) |
プロセスにおいて、システムが処理する自動工程を表します。 数値型、日付型/日時型、文字型、選択型データ項目に、動的な値や演算結果を代入します。 |
サービスタスク (PDF生成) |
プロセスにおいて、システムが処理する自動工程を表します。 業務データ(各データ項目に保持されている値)を埋め込んだPDF帳票を生成します。 |
サービスタスク (選択肢マスタ更新) |
プロセスにおいて、システムが処理する自動工程を表します。 指定の選択型データ項目の内容を、アプリ共有アドオンの[選択型データ項目で使用する選択肢マスタ]として更新します。 |
スクリプトタスク |
プロセスにおいて、システムが処理する自動工程を表します。 ECMAスクリプトを使用して、業務データ(各データ項目に保持されている値)を編集します。 |
サービスタスク (Add-on) |
プロセスにおいて、システムが処理する自動工程を表します。 ユーザ独自定義のサービスタスクを処理します。 |

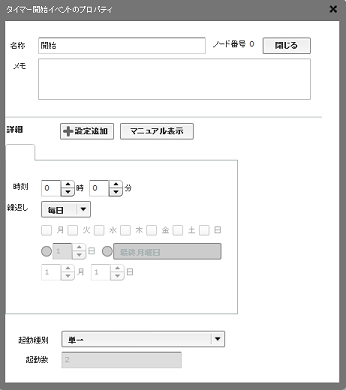

タイマー開始イベント |
プロセスにおいて、システムが処理する自動工程を表します。 設定した日時にプロセスを自動的に開始します。 |
タイマー中間イベント |
プロセスにおいて、システムが処理する自動工程を表します。 指定した日時まで待機し、指定日時を経過するとトークンが進みます。 |
メッセージ開始・ 受信中間イベント(HTTP) |
プロセスにおいて、システムが処理する自動工程を表します。 メッセージ開始イベント(HTTP): 外部システムまたはDataSpider BPMの他のプロセスから受け取ったメッセージをもとにプロセスを開始します。 メッセージ受信中間イベント(HTTP): プロセスの実行途中で、外部システムまたはDataSpider BPMの他のプロセスから受け取ったメッセージをもとにデータを入力できます。 |
メッセージ開始イベント (フォーム) |
プロセスにおいて、システムが処理する自動工程を表します。 Webページの入力フォームから受け取ったメッセージをもとにプロセスを開始します。 入力フォームは、データ項目のレイアウトをWebページに埋め込んで使用します。 |
メッセージ送信中間イベント (HTTP) |
プロセスにおいて、システムが処理する自動工程を表します。 指定したURLに、HTTPリクエストを送信します。 外部システムまたはDataSpider BPMの他のプロセスへのデータ送信が可能となります。 |
メッセージ送信中間イベント (メール) |
プロセスにおいて、システムが処理する自動工程を表します。 設定した内容でメールを送信します。 送信先は任意に設定できます。 メール本文に、データ項目の入力内容を埋め込むことができます。 |
メッセージ送信中間イベント (DataSpider Servista) |
プロセスにおいて、システムが処理する自動工程を表します。 指定したDataSpider Servistaのスクリプトを実行することができます。 イベントの実行時には、DataSpider BPM側のデータ項目の値を、DataSpider Servista側で定義されている入力変数へ渡すことができます。 スクリプト終了時には、DataSpider Servista側で定義されている出力変数の値を、DataSpider BPM側のデータ項目の値として受け取ることができます。 スクリプトの実行結果(結果の戻り値:ExitStatusおよびエラー内容)を受け取り、その後のタスクや条件分岐処理等で使用することができます。 |
分岐 | ワークフロー図に分岐がある場合、分岐・遷移先の設定を行います。 |
項目名 | 必須 | 説明 | |
---|---|---|---|
基本 | 名称 | 任意 | イベントの名称を入力します。 |
メモ | 任意 | イベントの注意点や目的などに関するメモを入力します。 | |
タイマー | 時刻 | 必須 |
イベントの開始時刻を設定します。![]() ![]() |
繰返し | 必須 |
イベントの開始を繰り返す頻度を以下の項目から選択します。
|
|
起動種別 | 必須 |
以下の3つの起動種別から選択します。
|
表示 | 操作メニュー | 説明 | |
---|---|---|---|
基本 | ![]() |
[閉じる]ボタン | タイマー開始イベントのプロパティ設定ダイアログを閉じます。 |
![]() |
[マニュアル表示]ボタン | このマニュアルページを表示します。 | |
タイマー | ![]() |
[+設定追加]ボタン |
プロセス起動を行うタイミングを指定するタイマー設定を追加します。 ボタンを押下するとタブ表示され、タブの切り替えで複数のタイマー設定を行うことができます。 |
