| プロセス図 |
プロセス図の作成を行います。
スイムレーンや各アイテムを配置し、フローを作成して、作業の順序を定義します。
|
| ヒューマンタスク |
プロセスにおいて、処理担当者が作業する手動工程を表します。
プロセス実行時に、データを入力するフォーム(タスク処理画面)が表示されます。
|
サービスタスク
(データ設定) |
プロセスにおいて、システムが処理する自動工程を表します。
数値型、日付型/日時型、文字型、選択型プロセスデータ項目に、動的な値や演算結果を代入します。
|
サービスタスク

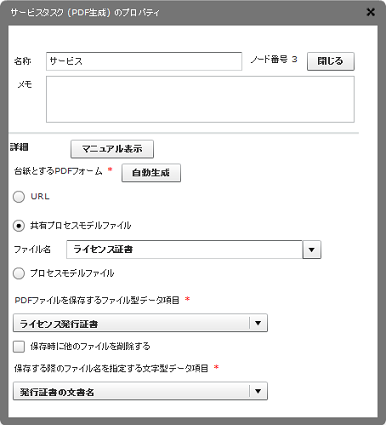

(PDF生成) |
プロセスにおいて、システムが処理する自動工程を表します。

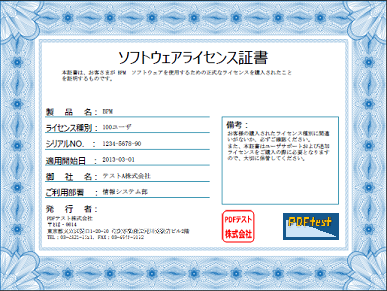

業務データ(各プロセスデータ項目に保持されている値)を埋め込んだPDF帳票を生成します。
|
サービスタスク
(選択肢マスタ更新) |
プロセスにおいて、システムが処理する自動工程を表します。
指定の選択型プロセスデータ項目の内容を、共有プロセスモデルファイルの[選択型プロセスデータで使用する選択肢マスタ]として更新します。
|
| スクリプトタスク |
プロセスにおいて、システムが処理する自動工程を表します。
ECMAスクリプトを使用して、業務データ(各プロセスデータ項目に保持されている値)を編集します。
|
| タイマー開始イベント |
プロセスにおいて、システムが処理する自動工程を表します。
設定した日時にプロセスを自動的に開始します。
|
| タイマー中間イベント |
プロセスにおいて、システムが処理する自動工程を表します。
指定した日時まで待機し、指定日時を経過するとトークンが進みます。
|
メッセージ開始・
受信中間イベント(HTTP) |
プロセスにおいて、システムが処理する自動工程を表します。
メッセージ開始イベント(HTTP): 外部システムまたはDataSpider BPMの他のプロセスから受け取ったメッセージをもとにプロセスを開始します。
メッセージ受信中間イベント(HTTP): プロセスの実行途中で、外部システムまたはDataSpider BPMの他のプロセスから受け取ったメッセージをもとにプロセスデータを入力できます。
|
メッセージ開始イベント
(フォーム) |
プロセスにおいて、システムが処理する自動工程を表します。
Webページの入力フォームから受け取ったメッセージをもとにプロセスを開始します。
入力フォームは、プロセスデータ項目のレイアウトをWebページに埋め込んで使用します。
|
メッセージ送信中間イベント
(HTTP) |
プロセスにおいて、システムが処理する自動工程を表します。
指定したURLに、HTTPリクエストを送信します。
外部システムまたはDataSpider BPMの他のプロセスへのデータ送信が可能となります。
|
メッセージ送信中間イベント
(メール) |
プロセスにおいて、システムが処理する自動工程を表します。
設定した内容でメールを送信します。
送信先は任意に設定できます。
メール本文に、プロセスデータの入力内容を埋め込むことができます。
|
メッセージ送信中間イベント
(DataSpider Servista) |
プロセスにおいて、システムが処理する自動工程を表します。
指定したDataSpider Servistaのスクリプトを実行することができます。
イベントの実行時には、DataSpider BPM側のプロセスデータ項目の値を、DataSpider Servista側で定義されている入力変数へ渡すことができます。
スクリプト終了時には、DataSpider Servista側で定義されている出力変数の値を、DataSpider BPM側のプロセスデータ項目の値として受け取ることができます。
スクリプトの実行結果(結果の戻り値:ExitStatusおよびエラー内容)を受け取り、その後のタスクや条件分岐処理等で使用することができます。
|
| 分岐 |
プロセス図に分岐がある場合、分岐・遷移先の設定を行います。
|

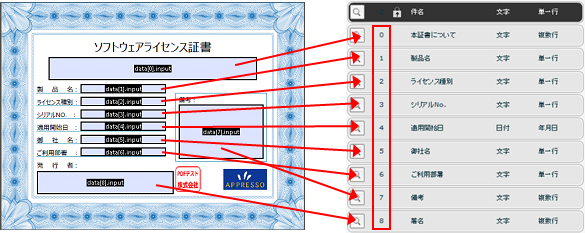

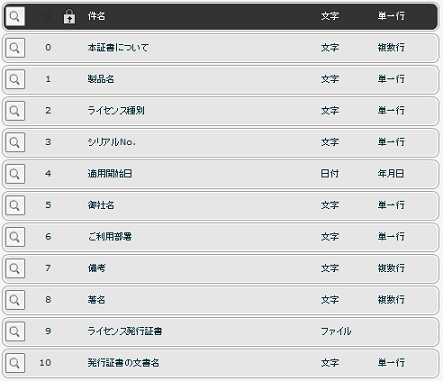

| 対象データ型 |
挿入したい値 |
マッピング文字列の書式 |
| プロセスモデル名 |
内部値 |
processModelInfoName |
| プロセスID |
内部値 |
processInstanceId |
| プロセス開始日時 |
内部値 |
processInstanceStartDatetime |
| プロセス開始ユーザ |
内部値 |
processInstanceInitQuserName |
| 件名 |
入力値 |
title
または
processInstanceTitle |
| 文字型 |
入力値 |
data[XX].input |
| 数値型 |
入力値 |
data[XX].input |
| 選択型 |
選択した項目の表示ラベル(表示値) |
data[XX].input
データサブタイプが「チェックボックス」の場合は、以下の項目が表示されます。
- 選択した複数の項目すべてが項目ごとに改行されて表示されます。
-
選択した複数の項目のうち、指定の選択項目だけを表示することができます。
data[XX].input[<選択番号>]
 選択番号は、ゼロ「0」始まりで指定します。
|
| 選択した項目の選択肢ID(データ値) |
data[XX].selects
データサブタイプが「チェックボックス」の場合は、以下の項目が表示されます。
- 選択した複数の項目すべてが項目ごとに改行されて表示されます。
-
選択した複数の項目のうち、指定の選択項目だけを表示することができます。
data[XX].selects[<選択番号>]
選択番号は、ゼロ「0」始まりで指定します。
|
| 日付型 |
入力値 |
data[XX].input |
| 日時型 |
入力値 |
data[XX].datetime |
| 入力値(日付) |
data[XX].input |
| 入力値(時刻) |
data[XX].time |
| ファイル型 |
画像 |
data[XX].image[<添付ファイル番号>]
添付ファイルが以下の条件を満たす画像ファイルの場合は、PDFファイルの任意の場所に画像ファイルを埋め込むことができます。
- ファイル形式: GIF、JPEG、PNG
- ファイルサイズ: 100KB以下
添付ファイル番号は、ゼロ「0」始まりで何番目の添付ファイルなのかを指定します。
 上記の条件を満たさない画像は、実行時に埋め込まれません。
|
| ユーザ型 |
入力値(名前) |
data[XX].name |
| 入力値(メールアドレス) |
data[XX].email |
| 組織型 |
入力値(名前) |
data[XX].qgroupName |
| 入力値(メールアドレス) |
data[XX].qgroupEmail |
| 掲示板型 |
入力値 |
data[XX].input
掲示板に投稿されたすべての内容を表示します。
|
| テーブル型 |
テーブル型内の文字型:
入力値 |
data[XX].input[<行番号>][<列番号>]
行番号および列番号は、ゼロ「0」始まりで指定します。
|
テーブル型内の数値型:
入力値 |
data[XX].input[<行番号>][<列番号>]
行番号および列番号は、ゼロ「0」始まりで指定します。
|
テーブル型内の選択型:
選択した項目の表示ラベル(表示値) |
data[XX].input[<行番号>][<列番号>]
行番号および列番号は、ゼロ「0」始まりで指定します。
|
テーブル型内の選択型:
選択した項目の選択肢ID(データ値) |
data[XX].selects[<行番号>][<列番号>]
行番号および列番号は、ゼロ「0」始まりで指定します。
|
| テーブル型内のサマリ情報: |
data[XX].summary[<列番号>]
列番号は、ゼロ「0」始まりで指定します。
|
| ガイドパネル型 |
- |
ガイドパネル型の表示には対応しておりません。 |
プロセスモデル編集権限を持つユーザが対象です。
共有プロセスモデルファイルに関する詳細は、「共有プロセスモデルファイルの管理」を参照してください。
