List Creatorを使用してデータベースにあるデータを帳票としてPDF出力したい

キーワード:List Creator,データベース,PDF,帳票出力,個票,単票
シナリオ一覧に戻る

概要

List Creatorを使用してデータベースにあるデータを帳票としてPDF出力したい場合、List Creatorアダプタのマルチフォーム出力(データ追加)処理およびマルチフォーム出力(帳票出力)処理を使用します。
データベースより取得したデータに基づき、PDF形式の帳票を生成することが可能です。

サンプルプロジェクトの説明

データベースを読み取り、帳票に出力するデータを取得します。
取得した情報を1レコードずつグローバルリソースに追加した後、帳票出力サーバに送信し、PDF形式の帳票を出力します。

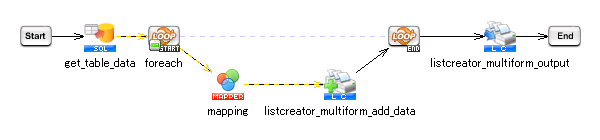

処理の流れ

サンプルプロジェクトの処理の流れは以下の通りです。
  1. テーブル読み取り処理」で帳票に出力するデータを取得します。
  2. 繰り返し(データ件数)処理」で入力データの件数分、以下の処理を繰り返します。
  3. マッピング処理」で「マルチフォーム出力(データ追加)処理」のスキーマにマッピングします。
  4. 繰り返し(データ件数)処理」が終了したら、「マルチフォーム出力(帳票出力)処理」でList Creatorを使用してPDF形式の帳票を出力します。
実行結果のイメージについては、サンプルプロジェクトのサンプルデータ「sample.pdf」を参照してください。

ポイントとなる機能

名前 説明 ツールパレット上の場所
マルチフォーム出力(データ追加)処理 マルチフォーム形式の帳票を出力するため、マルチフォーム出力用のデータをグローバルリソースに追加します。 「アプリケーション」-「List Creator」-「マルチフォーム出力(データ追加)」
マルチフォーム出力(帳票出力)処理 マルチフォーム出力用のデータを帳票出力サーバに送信し、PDFファイル・Excelファイル・OWFファイル・印刷などの出力方法でマルチフォーム形式の帳票を出力します。 「アプリケーション」-「List Creator」-「マルチフォーム出力(帳票出力)」

処理のポイント

複数の帳票データをマルチフォーム出力(帳票出力)処理で帳票出力するには、マルチフォーム出力(データ追加)処理を複数実行します。

サンプルプロジェクトの使用方法

上記処理を実装したサンプルプロジェクトを用意しています。サンプルプロジェクトを使用する場合の手順は、以下の通りです。

サンプルプロジェクトファイル名 rl_reference_079.zip
  1. サンプルプロジェクトの展開
    サンプルプロジェクトファイル「rl_reference_079.zip」を展開します。

  2. プロジェクトのアップロード
    「rl_reference_079.zip」を展開後に作成される「rl_reference_079プロジェクト」ディレクトリがプロジェクトファイルとなります。
    DataSpider Studioを起動し、マイプロジェクトの画面から[ファイル]-[ローカルからアップロード]で展開したディレクトリ「rl_reference_079プロジェクト」をアップロードしてください。

  3. サンプルデータの準備
    「rl_reference_079.zip」を展開後に作成される「samples」ディレクトリがサンプルデータとなります。
    $DATASPIDER_HOME/server/samplesディレクトリに上書きしてください。

  4. List Creatorの設定
    List CreatorによるPDF出力を行うため、List Creatorの設定を行います。
    1. 帳票を作成し、レイアウトを定義します。
    2. 帳票の項目と入力データを関連付けます。
    3. 作成した帳票ファイルを帳票出力サーバに設定します。

  5. グローバルリソース(List Creator)の設定
    コントロールパネルの[グローバルリソースの設定]から、[新しいグローバルリソースの追加]を選択し、List Creatorのグローバルリソースを追加します。
    グローバルリソース(List Creator)の設定方法については、「グローバルリソースのプロパティ」を参照してください。

  6. データベースの準備
    データベースにテーブルおよびデータを以下の内容で登録します。

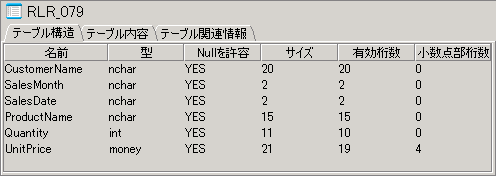

    [テーブル構造]タブ

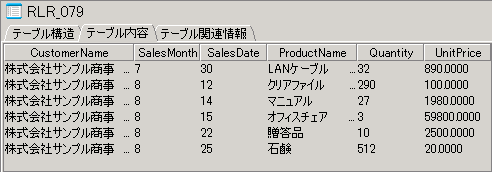

    [テーブル内容]タブ


  7. グローバルリソース(SQL Server(JDBC接続)アダプタ)の設定
    コントロールパネルの[グローバルリソースの設定]から、[新しいグローバルリソースの追加]を選択し、SQL Server(JDBC接続)アダプタのグローバルリソースを追加します。
    グローバルリソース(SQL Server(JDBC接続)アダプタ)の設定方法については、「グローバルリソースのプロパティ」を参照してください。

スクリプトの作成手順

プロセスフローおよびデータフローは、「サンプルプロジェクトの説明」のスクリプト画像を参照して適宜設定してください。

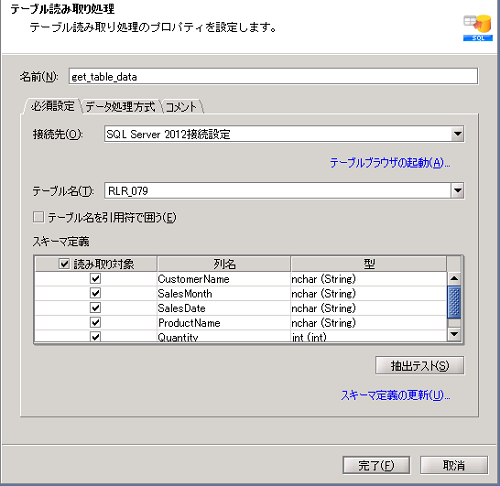

  1. デザイナのツールパレット「データベース」-「SQL Server」-「テーブル読み取り」から、テーブル読み取り処理をスクリプトキャンバスに配置します。

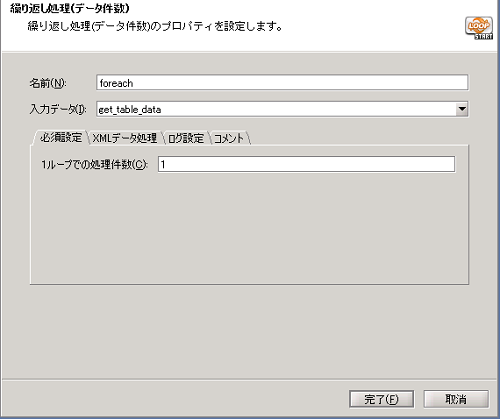

  2. デザイナのツールパレット「基本」-「フロー」-「繰り返し(データ件数)」から、繰り返し(データ件数)処理をスクリプトキャンバスに配置します。

  3. デザイナのツールパレット「変換」-「基本」-「マッピング」から、マッピング処理をスクリプトキャンバスに配置します。

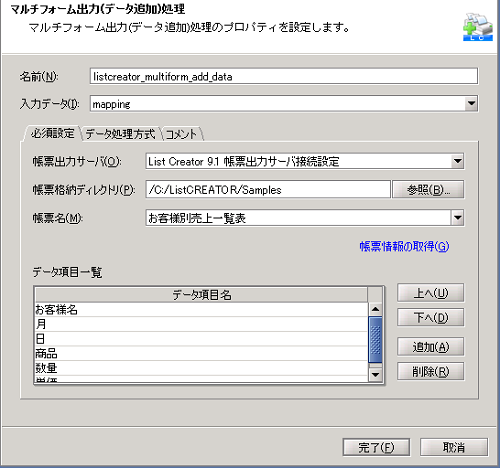

  4. デザイナのツールパレット「アプリケーション」-「List Creator」-「マルチフォーム出力(データ追加)」から、マルチフォーム出力(データ追加)処理をスクリプトキャンバスに配置します。

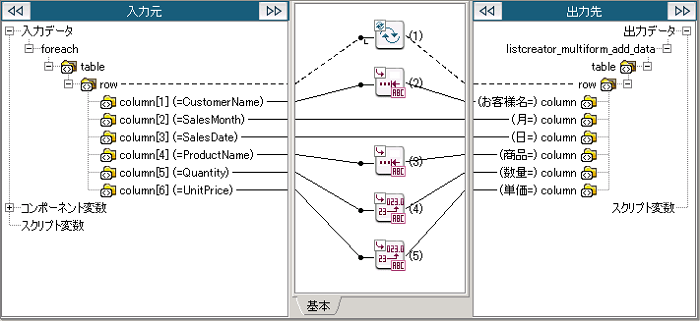

  5. マッピング処理のMapperエディタを開き、マルチフォーム出力(データ追加)処理のスキーマにマッピングする処理を作成します。

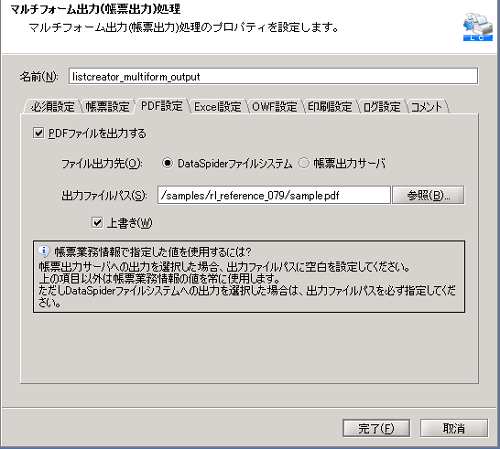

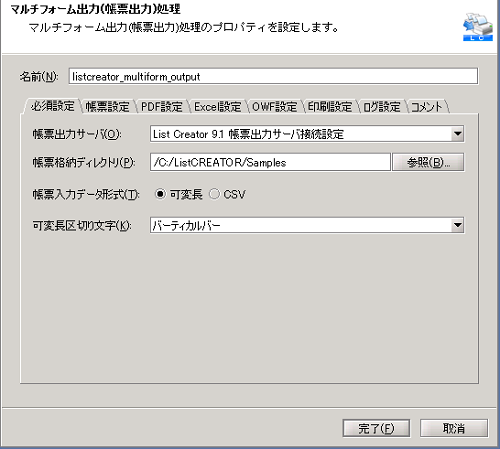

  6. デザイナのツールパレット「アプリケーション」-「List Creator」-「マルチフォーム出力(帳票出力)」から、マルチフォーム出力(帳票出力)処理をスクリプトキャンバスに配置します。

  7. スクリプトを実行し、正常終了すれば成功です。
