固定長ウィザード

固定長ウィザードとは

固定長ウィザードとは、ドラッグ&ドロップ操作で固定長読み取りフォーマット定義の作成を行うことができる機能です。
固定長ファイルについては、「固定長形式のテキストファイル」を参照してください。

固定長ウィザードの起動

固定長ウィザードの起動は、グローバルリソース「固定長読み取りフォーマット定義」の設定画面で[固定長ウィザードの起動]を押下することで行います。

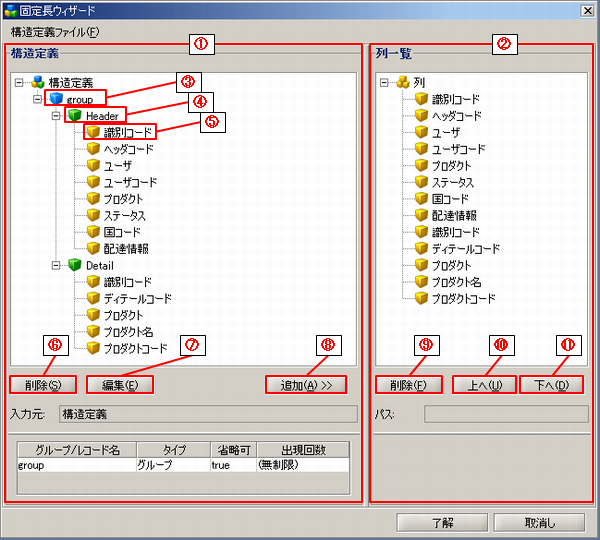

固定長ウィザードの画面構成



画像内の番号 名称 説明 備考
(1) 構造定義 読み取りを行う固定長ファイルの構造を定義します。
固定長アダプタはこの定義にそってファイルを読み取ります。
  • 構造定義は、構造定義アイコンを親としてツリー構造で表現します。
(2) 列一覧 出力データの構造を設定します。
この設定により必要な情報だけを取り出すことが可能です。
  • 列一覧には、構造定義で設定した要素を登録することができます。

  • 列一覧はテーブルモデル型と同様の構造です。
    テーブルモデル型については、「データモデル」を参照してください。
(3) グループ
  • グループは青色のアイコンで表現されます。
(4) レコード
  • レコードは緑色のアイコンで表現されます。
(5) フィールド
  • フィールドは黄色のアイコンで表現されます。
(6) 削除(構造定義) [構造定義]ツリーで選択された要素を削除します。
  • 要素の右クリックメニュー[削除]からも同様の操作が可能です。
(7) 編集 [構造定義]ツリーで選択された要素の定義画面を開きます。
  • 要素の右クリックメニュー[プロパティ]からも同様の操作が可能です。
(8) 追加 [構造定義]ツリーで選択された要素を、[列一覧]に追加します。
(9) 削除(列一覧) [列一覧]ツリーで選択された要素を削除します。
  • 要素の右クリックメニュー[削除]からも同様の操作が可能です。
(10) 上へ [列一覧]ツリーで選択された要素の読み込み順序を一つ上へ上げます。
(11) 下へ [列一覧]ツリーで選択された要素の読み込み順序を一つ下へ下げます。

構造定義の設定

構造定義では、固定長ファイルを読み取る際のデータ形式を定義します。

グループの設定

グループの設定は、以下の手順で行います。
  1. 構造定義アイコンの右クリックメニュー[追加]-[グループ]を選択します。

  2. 「グループ定義」画面で各プロパティを設定します。
    基本設定
    項目名 必須/省略可 説明 備考
    グループ名 必須 任意のグループ名を入力します。
    出現回数 省略可 グループの出現回数を入力します。
    • [無制限]のチェックを外すことで、入力できるようになります。
    省略可 省略可 [出現回数]を省略するかどうかを選択します。
    • [チェックあり]:(デフォルト)
      [出現回数]を省略します。
    • [チェックなし]:
      [出現回数]を入力します。

    無制限 省略可 [出現回数]を無制限にするかどうかを選択します。
    • [チェックあり]:(デフォルト)
      [出現回数]を無制限にします。
    • [チェックなし]:
      [出現回数]を制限します。


  3. [完了]ボタンを押下し、構造定義にグループが追加します。

レコードの設定

レコードの設定は、以下の手順で行います。
  1. 構造定義アイコンまたはグループアイコンの右クリックメニュー[追加]-[レコード]を選択します。

  2. 「レコード定義」画面で各プロパティを設定します。
    基本設定
    項目名 必須/省略可 説明 備考
    レコード名 必須 任意のレコード名を入力します。
    出現回数 省略可 グループの出現回数を入力します。
    • [無制限]のチェックを入れないことで、入力できるようになります。
    省略可 省略可 [出現回数]を省略するかどうかを選択します。
    • [チェックあり]:(デフォルト)
      [出現回数]を省略します。
    • [チェックなし]:
      [出現回数]を入力します。

    無制限 省略可 [出現回数]を無制限にするかどうかを選択します。
    • [チェックあり]:(デフォルト)
      [出現回数]を無制限にします。
    • [チェックなし]:
      [出現回数]を制限します。


  3. [完了]ボタンを押下し、構造定義にレコードを追加します。

フィールドの設定

フィールドの設定は、以下の手順で行います。
  1. レコードアイコンの右クリックメニュー[追加]-[フィールド]を選択します。

  2. 「フィールド定義」画面で各プロパティを設定します。
    基本設定
    項目名 必須/省略可 説明 備考
    フィールド名 必須 任意のフィールド名を入力します。
    フィールド型 必須 フィールドの型を選択します。
    • [文字列]:(デフォルト)
    • [数値]:
    • [日付]:
    • [タグ]:
    • 数値(ゾーン10進):
    • 数値(パック10進):

    エンコード 省略可 任意のエンコードを選択または入力します。

    入力する場合は、Java SE Runtime Environment 8でサポートされているエンコードを指定します。
    詳細については、「Supported Encodings」(http://docs.oracle.com/javase/8/docs/technotes/guides/intl/encoding.doc.html)を参照してください。
    • [フィールド型][文字列]または[タグ]が選択された場合、有効になります。
    • [エンコードを指定]にチェックを入れない場合、固定長ファイル読み取り処理の[読み取り設定][エンコード]を使用します。
    フィールド長 必須 フィールド全体の長さをバイト数で入力します。
    開始位置 - レコード内におけるフィールドの開始位置を自動で表示します。
    揃え 必須 フィールドの揃えを選択します。
    • [右揃え]:(デフォルト)
      フィールドを右揃えにします。
    • [左揃え]:
      フィールドを左揃えにします。

    サプレス文字 必須 サプレスする文字を選択します。
    • [一覧から選択]:(デフォルト)
      半角スペース(デフォルト)、半角ゼロ、全角スペース、全角ゼロから選択します。
    • [直接入力]:
      サプレスする文字を直接入力します。
    • [文字コード入力]:
      サプレスする文字を文字コードで入力します。
    • [文字コード入力]の場合、[エンコード]([エンコードを指定]にチェックを入れない場合、固定長ファイル読み取り処理の[読み取り設定][エンコード])で指定したエンコーディングによるバイト列を指定します。16進(接頭辞「0x」(数字のゼロとアルファベットのエックス)による入力が可能です。
      例:タブの場合
      エンコード コード
      Shift_JIS 0x09
      Windows-31J 0x09
      EUC-JP 0x09
      ISO-8859-1 0x09
      ISO-2022-JP 0x09
      US-ASCII 0x09
      UTF-8 0x09
      UTF-16 0xfe,0xff,0x00,0x09
      UTF-16BE 0x00,0x09
      UTF-16LE 0x09,0x00
      EBCDIC(Cp930) 0x05
    フィールドタイプ設定
    項目名 必須/省略可 説明 備考
    タグ 省略可 タグ(レコード識別コード)を入力します。
    • [フィールド型][タグ]を選択した場合、有効になります。
    日付フォーマット 省略可 日付のフォーマットを選択または入力します。
    年号 意味 表示
    y 数値 1996
    M テキストまたは数値 July&07
    d 数値 10
    h 時(1〜12) 数値 12
    H 時(0〜23) 数値 0
    m 数値 30
    s 数値 30
    S ミリ秒 数値 978
    • [フィールド型][日付]を選択した場合、有効になります。
    • デフォルトは「$yy$MM$dd」です。
    小数部桁数 省略可 小数の桁数を入力します。
    • [フィールド型][数値(ゾーン10進)]または[数値(パック10進)]を選択した場合、有効になります。
    ゾーンニブル 省略可 ゾーン部のニブルを入力します。
    • [フィールド型][数値(ゾーン10進)]を選択した場合、有効になります。
    • 1桁から3桁のゾーンニブルを指定した場合、4桁までの足りない桁を「0」で埋めたゾーンニブルが設定されます。
    • 省略した場合、固定長ファイル読み取り処理の[読み取り設定][エンコード]をもとにゾーンニブルが設定されます。主なエンコードで設定されるゾーンニブルは以下の通りです。
      エンコード ゾーンニブル
      Shift_JIS0011
      Windows-31J0011
      EUC-JP0011
      ISO-8859-10011
      ISO-2022-JP0011
      US-ASCII0011
      UTF-80011
      UTF-160011
      UTF-16BE0011
      UTF-16LE0000
      EBCDIC(Cp930)1111
    符号形式 省略可 符号の形式を選択します。
    • [符号なし]:(デフォルト)
      符号部がない場合に選択します。
    • [最初]:
      符号部が最初の桁に入る場合に選択します(Leading)。
    • [最初(単独)]:
      符号部が独立したバイトとして最初の桁の前に入る場合に選択します(Leading Separate)。
    • [最後]:
      符号部が最後の桁に入る場合に選択します(Trailing)。
    • 最後(単独):
      符号部が最後の桁のあとに独立したバイトとして入る場合に選択します(Trailing Separate)。
    • [フィールド型][数値(ゾーン10進)]または[数値(パック10進)]を選択した場合、有効になります。
    正のニブル 省略可 正のニブルを入力します。
    • [符号形式][符号なし]以外を選択した場合、有効になります。
    • 1桁から3桁の正のニブルを指定した場合、4桁までの足りない桁を「0」で埋めた正のニブルが設定されます。
    • 省略した場合、「1100」が設定されます。
    負のニブル 省略可 負のニブルを入力します。
    • [符号形式][符号なし]以外を選択した場合、有効になります。
    • 1桁から3桁の負のニブルを指定した場合、4桁までの足りない桁を「0」で埋めた負のニブルが設定されます。
    • 省略した場合、「1101」が設定されます。

    ニブルとは、情報量の単位の1つで、4ビットに相当します。

  3. [完了]ボタンを押下し、構造定義にフィールドを追加します。

列一覧の設定

列一覧では、構造定義で読み込んだデータの出力形式を定義します。

要素の追加

[構造定義]ツリーの追加したい要素を選択し、[追加]ボタンを押下することで、[列一覧]に要素を追加することができます。
追加される要素はフィールドのみです。
フィールドを選択状態で追加をすると[列一覧]の先頭に選択したフィールドが追加されます。
グループとレコードを選択状態で追加をすると含まれるフィールドのみ追加されます。

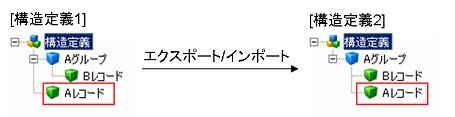

以下の場合、列一覧に追加されたフィールドの順番は保証されません。

構造定義ファイルのエクスポート/インポート

固定長ウィザードで定義した構造定義、列一覧をCSV形式のファイルに保存し、そのファイルから構造定義、列一覧を復元することができます。
構造定義ファイルは、読み取り処理、書き込み処理の両方で使用することができます。

構造定義ファイルの仕様

構造定義ファイルのエクスポート

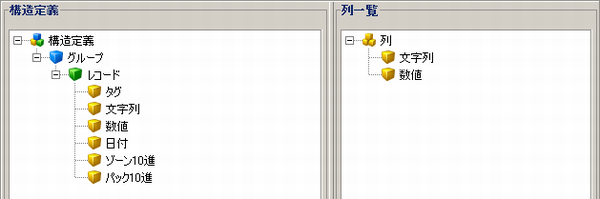

以下の構造定義のエクスポートを行います。



  1. メニューの[構造定義ファイル]-[エクスポート]を選択します。

  2. エクスポート先のファイルを指定し、[完了]ボタンを押下します。
    ファイルパスはDataSpiderファイルシステムの絶対パスで指定してください。
    パス区切り文字「/」以外のDataSpiderファイルシステムの使用禁止文字は使用できません。
    [参照]ボタンを押下するとファイルチューザが起動し、ファイルの選択ができます。
    [プレビュー]を押下するとプレビューアを起動して、指定したファイルの内容を表示します。

  3. エクスポートに成功すると、「エクスポートの成功」ダイアログが表示されます。

  4. エクスポートされたファイルの内容は以下の通りです。
    GROUP,グループ,,false
    RECORD,レコード,,false
    FIELD,タグ,tag,HDR,Windows-31J,3, ,L,0,,,,,false
    FIELD,文字列,string,,Windows-31J,5, ,L,0,,,,,true
    FIELD,数値,numeric,,,3, ,R,0,,,,,true
    FIELD,日付,date,$yyyy/$MM/$dd,,10, ,R,0,,,,,false
    FIELD,ゾーン10進,zoned,,,2, ,L,0,T,,1100,1101,false
    FIELD,パック10進,packed,,,2, ,L,0,T,1111,1100,1101,false



     <= 列一覧に出力されるフィールド
     <= 列一覧に出力されるフィールド




構造定義ファイルのインポート

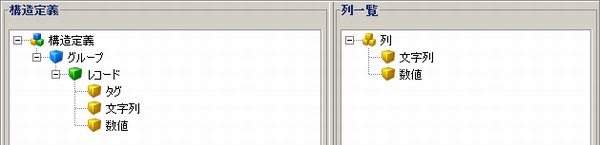

以下の構造定義ファイルのインポートを行います。
GROUP,グループ,,false
RECORD,レコード,,false
FIELD,タグ,tag,HDR,3, ,L,0,,,,,false
FIELD,文字列,string,,Windows-31J,5, ,L,0,,,,,true
FIELD,数値,numeric,,,3, ,R,0,,,,,true



 <= 列一覧に出力されるフィールド
 <= 列一覧に出力されるフィールド

  1. メニューの[構造定義ファイル]-[インポート]を選択します。

  2. インポートするファイルを指定し、[完了]ボタンを押下します。
    ファイルパスはDataSpiderファイルシステムの絶対パスで指定してください。
    パス区切り文字「/」以外のDataSpiderファイルシステムの使用禁止文字は使用できません。
    [参照]ボタンを押下するとファイルチューザが起動し、ファイルの選択ができます。
    [プレビュー]を押下するとプレビューアを起動して、指定したファイルの内容を表示します。
    すでに構造定義が存在する場合は、「警告」ダイアログが表示され、構造定義を上書きするかどうか選択できます。

  3. インポートに成功すると固定長ウィザードに構造定義が表示されます。



構造定義ファイルを編集する場合の注意点

仕様制限
