条件分岐処理

オペレーション名

条件分岐

機能概要

条件分岐を行います。

条件分岐の構成

アイコン 名前 説明
条件分岐開始 条件分岐の開始です。
条件 条件を設定します。
ひとつの条件分岐処理で複数の[条件]を作成できます。
条件分岐終了 条件分岐の終了です。

プロパティ

変数の使用については、「変数」を参照してください。
基本設定
項目名 必須/省略可 変数の使用 説明 備考
名前 必須 使用不可 スクリプトキャンバス上での名前を入力します。
必須設定
項目名 必須/省略可 変数の使用 説明 備考
条件一覧 省略可 - 条件分岐の条件を指定します。

各列は以下のボタンで操作することができます。
  • [追加]:
    条件を追加します。
  • [上へ]:
    選択している条件の順序を一つ上に上げます。
  • [下へ]:
    選択している条件の順序を一つ下に下げます。
  • [削除]:
    条件を削除します。
  • [条件一覧/条件]の最大数は「253」個となります。
  • 条件の優先順位については、こちらを参照してください。
条件一覧/条件 省略可 使用不可 条件を指定します。

指定した変数と固定値または変数との比較をすることができます。
  • 条件の種類
    • [変数と固定値の比較]:(デフォルト)
      変数と固定値とを比較する際に選択します。
    • [変数と変数の比較]:
      変数と変数とを比較する際に選択します。
  • 条件の内容
    条件として指定できる内容は、選択された変数の型によって次のようになります。
    • 整数型/10進数型の変数の場合
      • [次の値と等しい場合]:
      • [次の値と等しくない場合]:
      • [次の値より小さい場合]:
      • [次の値より大きい場合]:
      • [次の値以下の場合]:
      • [次の値以上の場合]:
    • 文字列型の変数の場合
      • [次の値と等しい場合]:
      • [次の値と等しくない場合]:
      • [次の値から始まる場合]:
      • [次の値から始まらない場合]:
      • [次の値で終わる場合]:
      • [次の値で終わらない場合]:
      • [次の値を含む場合]:
      • [次の値を含まない場合]:
    • 真偽値型の変数の場合
      • [次の値と等しい場合]:
      • [次の値と等しくない場合]:
  • 条件分岐処理で指定できる変数の型は以下の通りです。
    • 整数型
    • 10進数型
    • 文字列型
    • 真偽値型
  • 条件の左辺で指定した変数の型によって、比較可能な値のみが条件の内容と右辺に表示されます。
条件式 省略可 使用不可 [条件]で指定した条件式が文字列で表示されます。
プロパティアクション
項目名 説明 備考
[かつ]/[または] [かつ]または[または]を選択します。
括弧の編集 括弧を使って条件の優先順位を指定します。
  • 括弧は必ず対となるように設定してください。
コメント
項目名 必須/省略可 変数の使用 説明 備考
コメント 省略可 使用不可 このアダプタの簡単な説明を記述することができます。
説明を記述すると、仕様書に反映させることができます。


右クリックメニュー

アイコン 項目名 説明 備考
折り畳み/展開 [条件分岐開始]から[条件分岐終了]の間にあるアイコンの表示/非表示を切り替えます。
折り畳んだ場合、[条件分岐開始]のみが表示されます。
条件の追加 [条件]を追加します。
  • 追加可能な[条件]アイコンの最大数は「98」個です。
判定順序を上げる 対象の[条件]の順序を一つ上に上げます。
判定順序を下げる 対象の[条件]の順序を一つ下に下げます。
複製 対象の[条件]を複製します。

PSPでの使用について

PSPでは使用できません。

条件の優先順位について

条件の優先順位は以下の通りです。

条件分岐の操作方法

条件分岐の作成

[条件]から、条件に合致したときに実行される処理へ、プロセスフローを引きます。

条件分岐の追加

[条件分岐開始]の右クリックメニューから[条件の追加]を選択し、条件を追加します。
追加可能な[条件]アイコンの最大数は「98」個となります。

条件の判定順序の変更

[条件]の右クリックメニューから[判定順序を上げる]または[判定順序を下げる]を選択し、複数の条件の判定順序を変更します。[条件]上の丸数字が判定順序です。

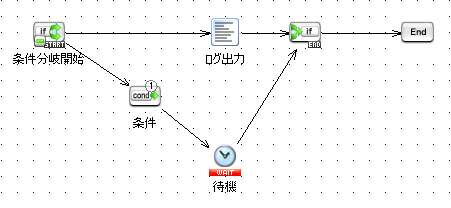

条件に合致しない場合

[条件]で設定した条件に合致しない場合、[条件分岐開始]からフローが引かれた後続の処理が実行されます。
後続の処理が存在しない場合は、[条件分岐終了]に移ります。



上記例では条件に合致しない場合、待機処理は実行されずログ出力処理が実行されます。

仕様制限

主な例外

ありません。

注意事項

処理イメージ

条件分岐処理を使用し、スクリプト実行時刻の秒数が偶数時のみ外部アプリケーション起動処理を実行するスクリプトを作成します。

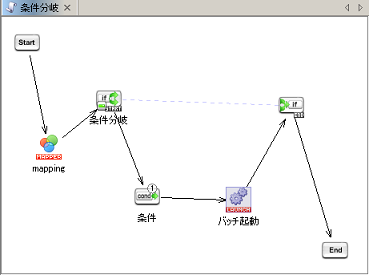

  1. 以下のようなスクリプトを作成します。


  2. 整数型のスクリプト変数「var」を作成します。

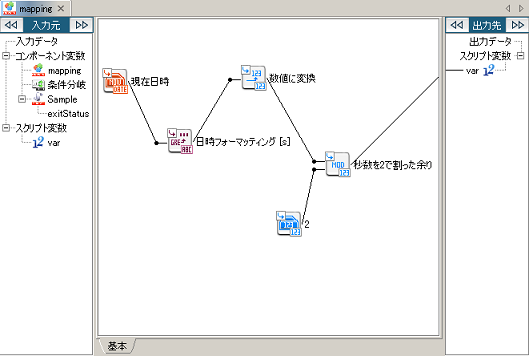

  3. Mapperで以下のようにマッピングします。

  4. 条件分岐処理の以下のように設定します。

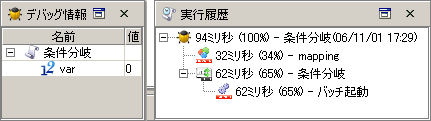

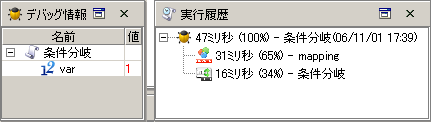

  5. スクリプトの実行後、デバッグ情報ビュー、および実行ログビューで処理結果を確認します。

    デバッグ情報 & 実行履歴 スクリプト実行時刻秒数 バッチ起動が実行されたか
    偶数 YES
    奇数 NO
